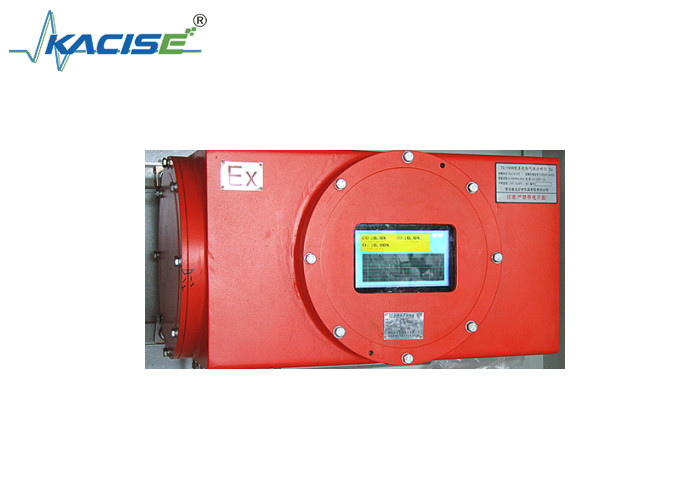

KTG160 تحلیلگر چند قطعه ای (نوع ضد انفجار آنلاین) که برای تجزیه و تحلیل گاز پای کوره کربید کلسیم استفاده می شود

KTG160 تحلیلگر چند قطعه ای (نوع ضد انفجار آنلاین) که برای تجزیه و تحلیل گاز پای کوره کربید کلسیم استفاده می شود

مقدمه

KTG160 مولتی کامپوننت گازی تحلیلگر یک نوع جدید از ابزار تحلیلی توسعه یافته توسط شرکت ما برای تشخیص آنلاین از اجزای متعدد (مانند محتوای مونوکسید کربن،دی اکسید کربن، متان، اکسیژن، هیدروژن و نقطه شبنم و غیره) در یک گاز نمونه، که در سناریوهای ضد انفجار استفاده می شود.

برای این ابزار، سنسورهای مادون قرمز وارداتی اصلی برای اجزای مانند مونوکسید کربن، دی اکسید کربن و متان استفاده می شود.برای اکسیژن از حسگرهای اکسیژن مغناطیسی یا لیزری استفاده می شود.برای هیدروژن از حسگرهای گاز رسانایی حرارتی مایکرو جریان وارداتی استفاده می شود و برای نقطه شبنم از حسگرهای نقطه شبح ظرفیت-مقاومتی مواد پلیمر وارداتی استفاده می شود.

حوزه های کاربرد

تحلیلگر گازی چند قطعه KTG160 به طور گسترده ای در سناریوهای حاوی مواد قابل احتراق و انفجاری مانند گاز دم کوره کربید کلسیم، گاز طبیعی مایع،صنعت پتروشیمی، صنعت فلزات و برق الکترونیک.

ویژگی های ابزار

• طراحی یکپارچه ضد انفجار، با ساختار ساده و یک طرح معقول.
• سیستم جریان ثابت مدار گاز جدید، با تکنولوژی پیشرفته، دقت بالا، پاسخ سریع و عملکرد پایدار.
• منوی کامل مکالمه انسان-ماشین چینی، و کار کنترل از راه دور مادون قرمز بدیهی و راحت است.
• ابزار مجهز به یک صفحه نمایش TFT با رنگ واقعی با عملکرد بالا است که می تواند به طور همزمان پارامترهای مانند مقدار اندازه گیری شده، منحنی تاریخی، محدوده،وضعیت، و غیره. تمام پارامترهای ابزار را می توان در قالب کنترل از راه دور کامل چینی پیکربندی، کالیبراسیون و آزمایش کرد. سوابق تاریخی و منحنی ها را می توان با توجه به زمان تنظیم کرد.
• نقاط هشدار و نقاط کنترل بالا و پایین را می توان به صورت خودسر در محدوده اندازه گیری کامل تنظیم کرد.
• با یک حافظه 64M و یک رابط 128M FLASH USB، برای مشتریان آسان است که داده ها را ذخیره کنند.

پارامترهای فنی

محدوده اندازه گیری: (مكونات و محدوده های تشخیصی در هنگام سفارش انتخاب می شوند)

CO: (0 ¢40) × 10−6 (حداقل محدوده) ، (0 ¢100)٪ (حداقل محدوده)

CO2: (0×20) ×10−6 (حداقل محدوده) ، (0×100)٪ (حداقل محدوده)

SO2: (0?? 100) ×10−6 (حد اقل محدوده) ، (0?? 100)٪ (حد اقل محدوده)

NH3: (0 ¥500) × 10−6 (حداقل محدوده) ، (0 ¥100)٪ (حداقل محدوده)

CH4: (0?? 50×10−6 (حداقل محدوده) ، (0?? 100)٪ (حداقل محدوده)

O2: (0 ¥100) × 10−6 (حداقل محدوده) ، (0 ¥25.0)٪ (حداقل محدوده)

H2: (0 ¥1.00) ٪ (حداقل محدوده) ، (0 ¥99.9) ٪ (حداقل محدوده)

DP: -80.0°C+20.0°C یا -80.0°C+20.0°C

محدوده ها و اجزای فوق می توانند به صورت خودسرانه با توجه به نیازهای کاربران ترکیب شوند.

حداکثر خطای مجاز: ±1%FS

ثبات: حرکت نقطه صفر: ±1%FS/7d

انحراف محدوده: ±1%FS/7d

سرعت جریان گاز نمونه: (400±40) میلی لیتر/ دقیقه

زمان پاسخ: τ90≤8S (وقتی گاز مستقیما از اتاق گاز عبور می کند)

فشار گاز نمونه: 0.05MPa≤ فشار ورودی≤0.25MPa؛

خروجی آنالوگ: کانال های چندگانه از سیگنال های استاندارد (4×20) mA؛

خروجی دیجیتال: پورت ارتباطی استاندارد RS485 که می تواند ارتباطات دو طرفه را با کامپیوتر به دست آورد و پورت اترنت امکان اتصال به شبکه گسترده را فراهم می کند.

خروجی تماس: خروجی دو رله، 220VAC، 1A یا 24VDC، 2A

محیط کار: دمای کار: -5°C+45°C

رطوبت کاری: ≤90%RH

منبع برق کاری: (220±22) VAC، (50±5) Hz؛

وزن: حدود 55.0 کیلوگرم

درجه ضد انفجار: ExdII CT6.
