زمان پاسخ سیستم KTG183 تجزیه و تحلیل گاز دم کوره کربید کلسیم سیستم کامل

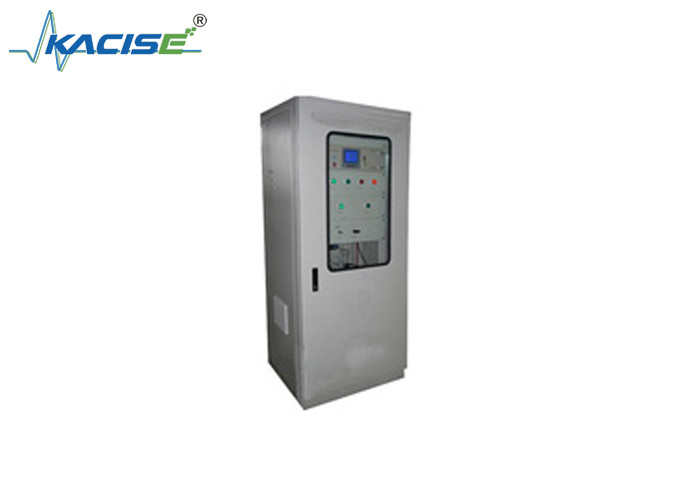

KTG183 سیستم کامل تجزیه و تحلیل گاز دم کوره کربید کلسیم

مقدمه

سیستم تجزیه و تحلیل گازهای دم کوره کربید کلسیم KTG183 یک محصول با عملکرد بالا است که بر اساس ویژگی های تجزیه و تحلیل گازهای دم کوره کربید کلسیم طراحی و توسعه یافته است.آن را می تواند به سرعت و آنلاین تجزیه و تحلیل گاز دم کوره کربید کلسیم در محیط های سخت میدان و تحقق اتوماسیون و هوش فرآیند تجزیه و تحلیلاین سیستم می تواند به طور خودکار گاز نمونه را استخراج کند. پس از اینکه گاز نمونه توسط سُند نمونه برداری از گرد و غبار خارج می شود و در واحد پیش ترمیم مرطوب سازی ثانویه انجام می شود،گاز نمونه در لوله از طریق شیر نمونه گیری برای تجزیه و تحلیل آنلاین مداوم وارد ابزار تجزیه و تحلیل می شود و یک سیگنال جریان استاندارد را تولید می کند.علاوه بر این، سیستم به طور دوره ای برنامه backflushing را اجرا می کند تا عملکرد پایدار در دراز مدت واحد نمونه برداری را تضمین کند.ترکیب با تجربه موفقیت آمیز در صنعت تجزیه و تحلیل گاز دم کوره کربید کلسیم در طول سال، سیستم تجزیه و تحلیل مداوم آنلاین گاز های دم طراحی شده و اجرا شده دارای ویژگی های زیر است:

(1) تکنولوژی پیشرفته و ثبات سیستم خوب

توسعه سیستم به طور نزدیک با وضعیت واقعی فرنه های بسته کربید کلسیم در داخل و خارج از کشور ادغام شده است.از تکنولوژی های پیشرفته نمونه برداری و پیش پردازش خارجی استفاده می کند.، و به سطح پیشرفته دستگاه های مشابه خارجی از نظر پیشرفت ، کاربرد ، قابلیت اطمینان و ایمنی رسیده است.

(2) نزدیک به کاربرد و قابلیت اطمینان سیستم بالا

برای اطمینان از قابلیت اطمینان بالا از سیستم، در حالی که تکنولوژی های پیشرفته را اتخاذ می کند، تعدادی از طرح های نوآورانه مطابق با ویژگی های کاربرد صنعتی انجام شده است.برای مثال، کابینت تجزیه و تحلیل سیستم از یک سیستم گرمایش ردیابی الکتریکی با دمای ثابت استفاده می کند.که به طور موثر مشکل انسداد ناشی از یخ زدن آب فشرده در خط لوله ها و قطعات را در زمستان حل می کند. The backflushing cabinet and nitrogen boosting device specially designed for the sintered microporous sampling probe made of stainless steel fiber greatly improve the backflushing effect of the sampling probeبر اساس کمپرسور و پمپ پریستالتیک برای تخلیه فاضلاب، برنامه کنترل فاضلاب و تخلیه بهینه شده است.بهبود موثر اثر فاضلاب و فاضلابمجموعه ای از طرح های نوآورانه به طور موثر اطمینان از قابلیت اطمینان بالا از سیستم را تضمین می کنند.

(3) عملکردهای کامل و قابلیت عملکرد سیستم قوی

بر اساس سالها تجربه کاربرد در صنعت، توابع سیستم کامل طراحی و اجرا شده و درجه بالایی از اتوماسیون به دست آمده است. The system uses an OMRON programmable logic controller (PLC) as the central control unit of the system to complete functions such as automatic internal and external purging of the sampling pipeline and probe of the deviceهمچنین کنترل سیستم از یک صفحه کنترل لمسی قابل اعتماد و پایدار استفاده می کند.رابط خوب انسان-ماشین محدودیت های حالت کنترل دکمه سنتی را از بین می برد و عملکرد سیستم را افزایش می دهد.

(4) طراحی ماژولار و حجم نگهداری سیستم کوچک

با توجه به الزامات سیستم کامل، طرح ساختار سیستم ساختار کابینت تجزیه و تحلیل (یا اتاق تجزیه و تحلیل) را اتخاذ می کند.تحقق طراحی ماژولار واحدهای عملکردی سیستماین نه تنها نصب و عیب یابی در محل را ساده می کند بلکه به طور موثر قابلیت اطمینان سیستم را افزایش می دهد، حجم نگهداری سیستم را کاهش می دهد،و می تواند "طراحی پروژه کلید دست" را تکمیل کند.

شاخص های اصلی عملکرد فنی سیستم

محدوده اندازه گیری: 0.0015٪ O2؛ 0.030٪ H2؛ (می توان محدوده را سفارشی کرد)

0.0·100،0% CO؛ (تجزعات مانند CO2، CH4 و ارزش کالوریک اختیاری هستند)

سرعت جریان گاز نمونه: 400±10ml/min

زمان پاسخ سیستم: T90<30s (توب نمونه گیری خارج از کابینت تجزیه و تحلیل <10M است)

دقت فیلتر کردن: <1μm

خروجی آنالوگ: 4-20mA

خروجی دیجیتال: رابط RS232/485، پروتکل استاندارد Modbus/RTU (اختیاری)
