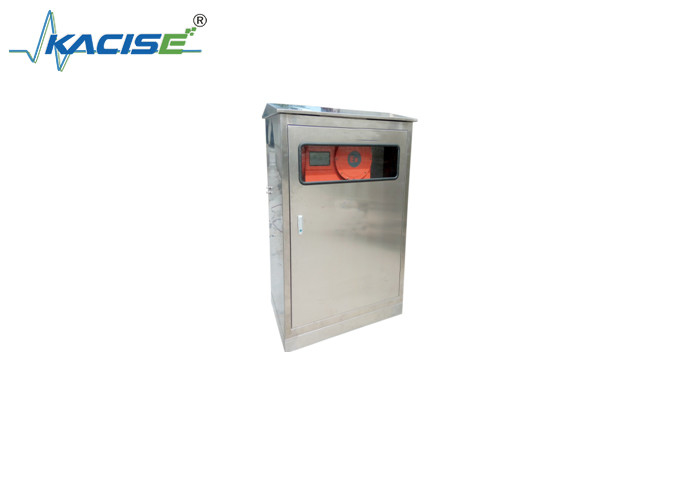

KTG184 سیستم تجزیه و تحلیل فرآیند گاز طبیعی عرض 1000MM × ارتفاع 1700MM × عمق 600MM برای نگهداری عادی

KTG184 سیستم تجزیه و تحلیل فرآیند گاز طبیعی

مقدمه

سیستم تجزیه و تحلیل KTG184 به طور خاص برای تجزیه و تحلیل آنلاین CO2 و نقطه شب (DP) پس از تصفیه گاز طبیعی طراحی و تولید شده است. ویژگی های آن عبارتند از:تمام دریچه های خط لوله از فولاد ضد زنگ ساخته شده اند. این می تواند تشخیص آنلاین محتوای CO2 و ارزش DP را انجام دهد. ابزار CO2 به طور بصری داده ها را در محل نمایش می دهد. در عین حال، یک سیگنال جریان استاندارد 4-20mA را تولید می کند،که می تواند به یک کامپیوتر متصل شود، یک نمایشگر از راه دور یا یک ضبط کننده که امکان کنترل از راه دور یا اتصال به یک سیستم کنترل خودکار برای کنترل بدون نظارت را فراهم می کند.رابط انسان-ماشین یک صفحه نمایش لمسی 320 × 240 نقطه ای را با زاویه دید کوچک اتخاذ می کنددکمه های لمسی و عملکرد کامل منوی چینی آن را آسان برای درک، ساده و قابل اعتماد می کند.می تواند محتوای CO2 و مقدار DP را در فواصل منظم ثبت کند.. اطلاعات ذخیره شده می تواند تا 3،200، و نمایش منحنی نیز ارائه شده است.

سنسور CO2 در این سیستم شناسایی از یک سنسور مادون قرمز وارداتی استفاده می کند و سنسور نقطه عطس از یک سنسور نقطه عطس وایسالا استفاده می کند که عملکرد قابل اعتماد و عمر طولانی دارند.سیستم پردازش سیگنال یک سیستم میکرو کامپیوتری هوشمند تک چیپ بسیار یکپارچه را اتخاذ می کند، از جمله اجزای مانند تبدیل آنالوگ به دیجیتال، تبدیل دیجیتال به آنالوگ، تجزیه و تحلیل و پردازش و خروجی عملکرد. این سیستم دارای یک رابط کاربری انسان و ماشین خوب است،با عملکرد کلی ساده و نگهداری راحت.

این سیستم تشخیصی یک سیستم پیش پردازش چند مرحله ای را اتخاذ می کند که شامل کاهش فشار، ثبات ولتاژ، ثبات جریان، فیلتراسیون و غیره است و با گاز استاندارد مجهز است.لوله گاز از فولاد ضد زنگ ساخته شده استقابلیت اطمینان بالا آن تضمین می کند که سیستم می تواند به طور دقیق و پایدار اجزای گاز نمونه را تشخیص دهد.

شاخص های اصلی عملکرد فنی

(1) محدوده اندازه گیری: 0-100×10-6 CO2، +20°C ∼-100°C

(2) زمان پاسخ سیستم: CO2 T90<30S (توب نمونه گیری خارج از کابینت تجزیه و تحلیل <3M است)

(3) دقت فیلتر: <0.1μm؛

(4) سیگنال خروجی: سیگنال استاندارد 4-20mA

(5) چرخه نگهداری عادی: حداقل 90 روز.

(6) ابعاد کلی: 1000MM (عرض) × 1700MM (ارتفاع) × 600MM (عمق)

(7) درجه ضد انفجار: ExdIICT6

(8) وزن: حدود 120 کیلوگرم.
