Name: سنسور فاصله لیزر KLSA-PN برای نقشه برداری توپوگرافی
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: klsa-pn
Price: 5,000.00 USD
Availability: InStock

خونه > محصولات > سنسورهای لیزری >

سنسور فاصله لیزر KLSA-PN برای نقشه برداری توپوگرافی

حسگر فاصله لیزری نقشه برداری توپوگرافی,سنسور فاصله لیزری KLSA-PN

KLSA-PN laser ranging sensor

محل منبع:

چین

نام تجاری:

KACISE

گواهی:

شماره مدل:

klsa-pn

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

Output:

RS485/Simulation/PNP/NPN/Relay/UART

measuring range:

20m

measuring frequency:

50...100...250Hz

fade zone:

0.2m

Work laser:

905nm,Class 1

working temperature:

-20~50℃

برجسته کردن:

حسگر فاصله لیزری نقشه برداری توپوگرافی,سنسور فاصله لیزری KLSA-PN

KLSA-PN laser ranging sensor

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1PCS

جزئیات بسته بندی

هر واحد دارای جعبه جداگانه است و تمام جعبه ها در بسته های استاندارد یا درخواست مشتریان بسته بندی می

زمان تحویل

5 تا 8 روز کاری

شرایط پرداخت

L/C، D/A، D/P، T/T، Western Union، MoneyGram

قابلیت ارائه

1000 عدد/قطعه در هفته قابل مذاکره

محصولات مرتبط

ویدیو

سنسورهای لیزری سری KLSA حداکثر فاصله اندازه گیری 22m سطح حفاظت از محفظه IP65 برای صنعت و تولید

بهترین قیمت رو بدست بیار

حسگرهای لیزری سری KLSA برای سنجش و مهندسی ساخت و ساز

بهترین قیمت رو بدست بیار

ویدیو

سنسور فاصله لیزر بالا عملکرد KLSA در فضای باز

بهترین قیمت رو بدست بیار

رادار لیزر 2D KL2A-25 برای وسایل نقلیه بدون سرنشین و کشتی های بدون سرنشین

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86--17719566736

حالا تماس بگیرید

توضیحات محصول

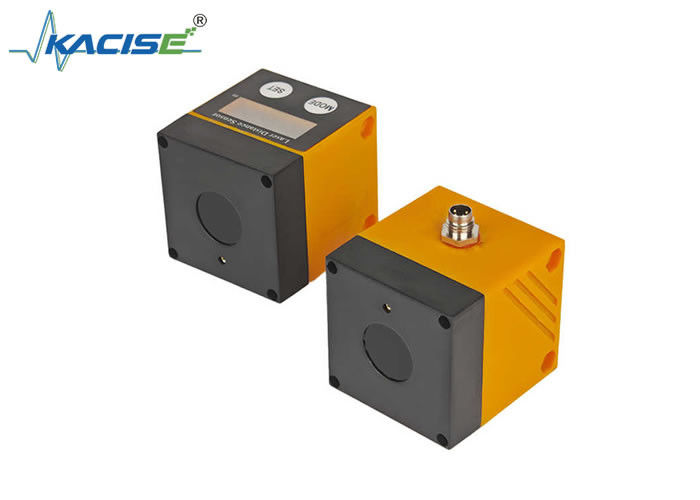

حسگر لیزری KLSA-PN برای نقشه برداری توپوگرافی

ویژگی های محصول

ویژگی	ارزش
تولید	RS485/نمونه سازی/PNP/NPN/Relay/UART
محدوده اندازه گیری	20 متري
فرکانس اندازه گیری	50....100... 250 هرتز
منطقه محو شدن	0.2 متر
لیزر کار	905nm، کلاس 1
دمای کار	-20 تا 50 درجه

توضیحات محصول

سنسور فاصله لیزر KLSA-PN یک ابزار دقیق است که از تکنولوژی لیزر برای دستیابی به اندازه گیری فاصله بدون تماس استفاده می کند.موقعیت یا جابجایی جسم هدف با انتشار لیزر و تجزیه و تحلیل سیگنال منعکس شدهمزایای اصلی آن دقت بالا، فاصله طولانی، پاسخ سریع و توانایی ضد تداخل است.

ویژگی های کلیدی

می تواند به عنوان یک سنسور فاصله لیزر با محدوده اندازه گیری از 0.03 تا 22 متر استفاده شود
خنک کننده پس زمینه 22 متر
نمایش چهار رقمی برای مقادیر اندازه گیری شده
سیگنال RS485 و خروجی سیگنال آنالوگ 4-20mA
فاصله بین سنسور و پس زمینه باید برای اندازه گیری دقیق به ≤22 m محدود شود.

مشخصات فنی

پارامترهای عملکرد

محدوده اندازه گیری	حداکثر فاصله اندازه گیری: 22 متر تحت نور قوی @100KLux محیط: 12m زیر هدف سیاه با بازتاب ۱۰ درصد: ۲۰ متر
فرکانس اندازه گیری	100 هرتز (فرکانس قابل تنظیم)
دقت تکرار	±8.0mm @50~2000mm ±20.0mm @2000~6000mm ±30.0mm @6000~2000mm
دقت مطلق	±20.0mm@200~2000mm؛ 20~200mm در نزدیکی ناحیه کور، خطای بزرگ ±30.0mm @2000~6000mm <1% @6000~2000mm
شناسایی چند هدف	دو قله
جبران دمای	آره
اصلاح بازتاب	بله، انحراف اهداف رنگ های مختلف کمتر از 5mm است
منطقه نابینا	0.03م

منبع نور

لیزر کار	905nm، کلاس 1
میدان دید (FOV)	<2°
اندازه نقطه	Φ3.5cm@1m: Φ11.5cm@5m Φ23cm@10m؛ Φ50cm@20m
لیزر شاخص	650-660nm، کلاس 2 (IEC 60825-1:2014، EN 60825-1:2014)

محیط کار

دمای کار	-20 تا 50 درجه
دمای ذخیره سازی	-40 تا 85 درجه
سطح حفاظت از محفظه	IP65

پارامترهای الکتریکی

ولتاژ کار	DC+9~35V
جریان کاری	107mA@12V نشان دهنده کار لیزر است. 103mA@12V نشان دهنده خاموش شدن لیزر است.
حفاظت از عقب	آره
انزوا	آره
طول عمر لیزر	بیش از 50000 ساعت

رابط خروجی

رابط خروجی	PNP دو طرفه. PNP دو طرفه. RS485-Modbus. UART. رله. به طور معمول باز/بند. به طور معمول باز/بند. 4~20mA
حداکثر بار جریان خروجی سوئیچ	100mA
حداکثر بار خروجی آنالوگ	250Ω

دکمه نمایش

انگشت های لوله نیکسی	4-بیتی
عملکرد دکمه	تنظیم ارزش سوئیچ؛ نشان دادن سوئیچ لیزر؛ تنظیم محدوده آنالوگ

پارامترهای مکانیکی

وزن	73g+3g (خطای پر کردن چسب)
قفس	ABS

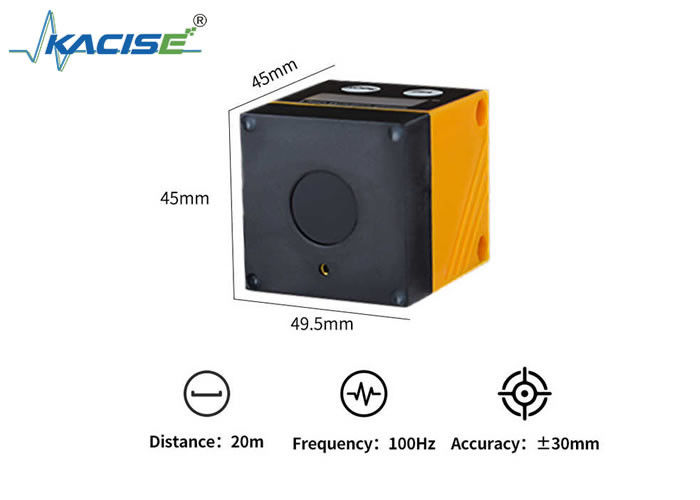

ابعاد	454549.5 میلی متر

لوازم

بولت ها	M4*55mm 2
براکت	اختیاری
اتصال الکتریکی	1*M8، کابل طول 1 متر

دستورالعمل های ایمنی

لطفاً قبل از نصب دستگاه این سند را بخوانید. مطمئن شوید که محصول برای کاربرد شما مناسب است و تحت هیچ محدودیتی قرار ندارد.
استفاده نادرست یا استفاده از دستگاه برای اهداف غیر از موارد مشخص شده ممکن است باعث خراب شدن دستگاه شود یا منجر به شرایط غیر منتظره در طول استفاده شود.
تنها پرسنل واجد شرایط که توسط اپراتور دستگاه مجاز هستند می توانند نصب، اتصال الکتریکی، تنظیمات، کار و نگهداری دستگاه را انجام دهند.
در صورت خرابی در دستگاه، لطفا با تولید کننده تماس بگیرید. ما هرگونه مسئولیت و ادعای تضمین ناشی از اصلاحات و / یا تغییرات غیر مجاز در دستگاه را رد می کنیم.

وظایف

خروجی تابع هیسترز

[Hno][Hnc].یک نقطه سوئیچ تنظیم کنید. اگر مقدار اندازه گیری شده در محدوده سنجش تغییر کند، تابع هیستریز می تواند حالت سوئیچ خروجی را پایدار نگه دارد.

خروجی تابع پنجره

[Fno][Fnc].دو نقطه سوئیچ برای نزدیک و دور تنظیم کنید. از عملکرد پنجره برای نظارت بر محدوده مجاز تعریف شده استفاده کنید.

ليزر رو خاموش کن

سنسور می تواند نقطه قرمز را برای نشان دادن روشن شدن و خاموش شدن لیزر با فشار دادن دکمه تنظیم کند. این امر بر اندازه گیری فاصله معمولی تأثیر نمی گذارد.

نصب

شرایط نصب

دستگاه را طوری نصب کنید که شیء مورد اندازه گیری در محدوده اندازه گیری 0 باشد.03...22 متري
سنسور دارای محدوده دقت ثابت 22 متر است. اشیاء را در محدوده > 22 متر اندازه گیری نکنید.
مشتری همچنین باید از اجسام بازتاب دهنده در مسیر نوری مستقیم سنسور در محدوده > 22 m اجتناب کند. در غیر این صورت، مقادیر اندازه گیری شده ممکن است نادرست باشد.

نصب لوازم جانبی

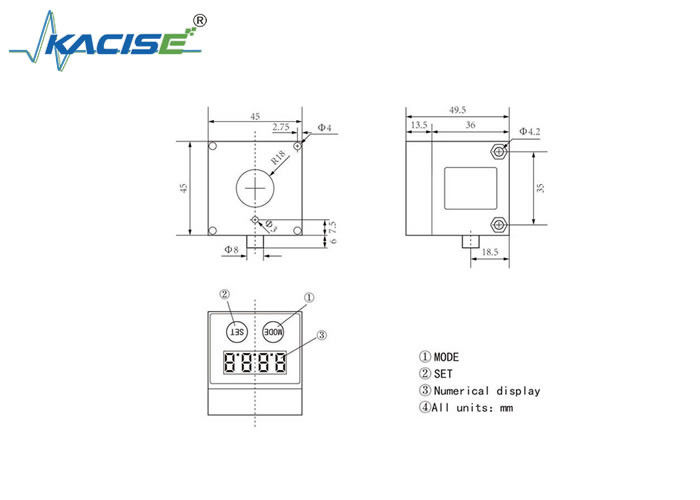

ابعاد

تعریف کابل

نه	رنگ خط	KLSA-P/N	KLSA-DA	KLSA-T
1	قهوه ای	VCC، DC9-35V	VCC، DC9 ~ 35V	VCC، DC3.3V
2	سیاه	GND	GND، زمین آنالوگ	زمین قدرت
3	آبی	OUT1	RS485 A	RX
4	سفید	OUT2	RS485 B	TX
5	خاکستری	هيچکدوم	خروجی آنالوگ

جدول مدل سفارش

محدوده	رابط	مدل
1 متر	PNP	KLSA-01P
2 متر	PNP	KLSA-02P
3 متر	PNP	KLSA-03P
4 متر	PNP	KLSA-04P
5 متر	PNP	KLSA-05P
5 متر	NPN	KLSA-05N
5 متر	RS485/4-20mA	KLSA-05DA
5 متر	رله	KLSA-05R
10 متر	PNP	KLSA-10P
10 متر	NPN	KLSA-10N
10 متر	RS485/4-20mA	KLSA-10DA
10 متر	رله	KLSA-10R
20 متري	PNP	KLSA-20P
20 متري	NPN	KLSA-20N
20 متري	RS485/4-20mA	KLSA-20DA
20 متري	رله	KLSA-20R
20 متري	UART TTL	KLSA-20T
