سنسور فاصله زیر آب KUS-W36 خروجی اندازه گیری دقیق و سطح حفاظت IP68 برای اندازه گیری دقیق فاصله

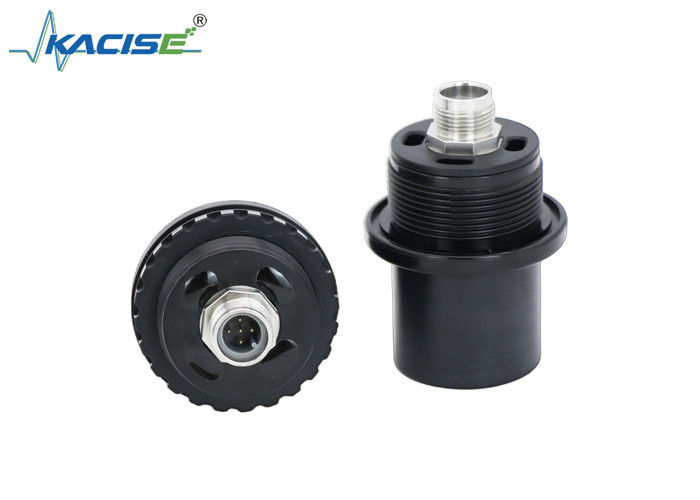

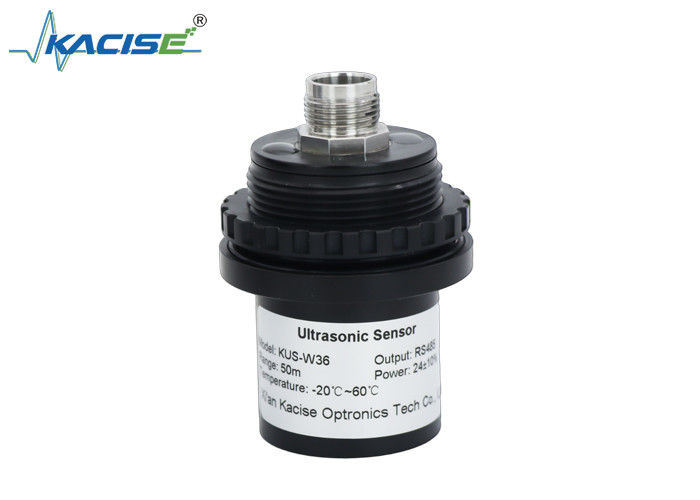

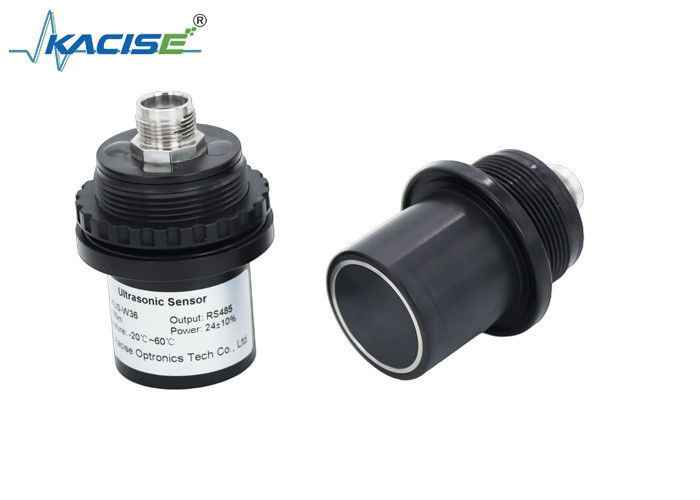

حسگر فاصله زیر آب KUS-W36

مقدمه

سنسور اندازه گیری فاصله زیر آب از امواج فوق صوتی برای انتقال در آب استفاده می کند و وقتی که به شیئی که باید اندازه گیری شود برخورد می کند،آن را به عقب منعکس و اندازه گیری فاصله بین سنسور و شیء مورد اندازه گیری، و آن را به کشتی ها، بوئها، وسایل نقلیه بدون سرنشین زیر آب و سایر تجهیزات منتقل می کند.

سطح حفاظت محصول به سطح IP68 می رسد و می تواند بدون آسیب در عمق 10 متر برای مدت طولانی در آب غوطه ور شود.

اصل اندازه گیری

امواج فوق صوتی منتشر شده توسط سُند فوق صوتی از طریق آب گسترش می یابد، با هدف مورد اندازه گیری مواجه می شود و پس از بازتاب، از طریق آب به سُند فوق صوتی باز می گردد.چون زمان انتشار و دریافت می تواند شناخته شودبا توجه به این زمان × سرعت صدا ÷ 2 = فاصله بین سطح انتشار سنج و هدف مورد اندازه گیری.

فرمول محاسبه: D = C*t/2

(به 2 تقسیم می شود چون موج صوتی در واقع یک سفر دور از انتشار به دریافت است، D فاصله است، C سرعت صدا است و t زمان است).

اگر تفاوت زمان بین انتشار و دریافت 0.01 ثانیه باشد، سرعت صدا در آب شیرین دمای طبیعی 1500 متر در ثانیه است.

1500 متر در ثانیه × 0.01 ثانیه = 15 متر

15 متر × 2 = 7.50 متر

به این معنی که فاصله بین سطح انتشار سنجه و هدف مورد اندازه گیری 7.50 متر است.

پارامترهای فنی
