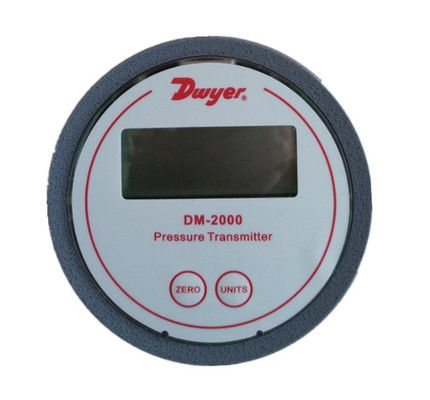

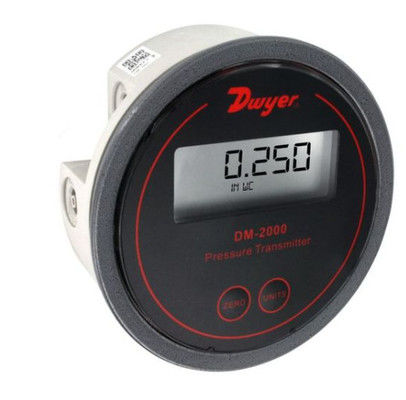

فرستنده فشار تفاضلی سری DM-2000 دوایر برای هوا و گازها

فرستنده فشار تفاضلی سری DM-2000 دوایر برای هوا و گازها

معرفی محصول

فرستنده فشار تفاضلی سری DM-2000 دوایر برای اندازه‌گیری فشار هوا و گازهای سازگار طراحی شده است و یک سیگنال خروجی استاندارد 4-20 میلی‌آمپر را برای ادغام یکپارچه با سیستم‌های کنترل صنعتی ارائه می‌دهد. محفظه آن به گونه‌ای طراحی شده است که در همان برش یک گیج Magnehelic  استاندارد قرار می‌گیرد و امکان نصب مجدد آسان را فراهم می‌کند. این فرستنده که به صورت کارخانه‌ای برای محدوده‌های فشار خاص کالیبره شده است، دارای ساختار پلاستیکی پر شده با شیشه با اتصالات فشار یکپارچه برای نصب سریع است. تنظیمات صفر و محدوده با دکمه فشاری دیجیتال، کالیبراسیون میدانی را ساده می‌کند، در حالی که یک LCD 3.5 رقمی اختیاری مقادیر فرآیند را در واحدهای مهندسی قابل انتخاب نمایش می‌دهد و آن را برای HVAC، اتاق‌های تمیز و کاربردهای نظارت صنعتی ایده‌آل می‌کند.

ویژگی های کلیدی

نصب سازگار با Magnehelic

جایگزین مستقیم برای گیج‌های Magnehelic  استاندارد، با استفاده از ابعاد برش یکسان برای نصب مجدد آسان.

حسگر فشار قابل اعتماد

اندازه‌گیری هوا و گازهای غیر قابل احتراق با دقت ±1% F.S. در 70 درجه فارنهایت.

عملکرد پایدار با رانش ±1% F.S. در سال.

کالیبراسیون کاربر پسند

تنظیمات صفر/محدوده با دکمه فشاری دیجیتال جایگزین پتانسیومترهای سنتی برای تنظیم دقیق می‌شود.

واحدهای مهندسی قابل انتخاب در میدان (4-6 گزینه) از طریق یک دکمه.

نمایشگر بصری اختیاری

LCD 3.5 رقمی (ارتفاع 0.7 اینچ) مقادیر فشار در زمان واقعی را بر حسب psi، inH₂O، mmH₂O، kPa، mbar یا Pa نشان می‌دهد.

ساخت و ساز مقاوم

محفظه پلاستیکی پر شده با شیشه با اتصالات لوله 1/8 اینچی I.D. برای دوام.

محدودیت‌های فشار 10 psig (0.69 بار) و دمای عملیاتی -6.67 درجه سانتی‌گراد تا 48.9 درجه سانتی‌گراد را تحمل می‌کند.

سازگاری صنعتی

منبع تغذیه 2 سیم 10-35 VDC با خروجی 4-20 میلی‌آمپر، پشتیبانی از مقاومت حلقه تا 1250 اهم.

ترمینال بلوک پیچی برای اتصالات الکتریکی ایمن.

مشخصات سری DM2000 دوایر
سرویس: هوا و گازهای سازگار و غیر قابل احتراق.
مواد مرطوب شده: با کارخانه مشورت کنید.
دقت:±1% F.S. در 70 درجه فارنهایت.
پایداری:+1% F.S./yr.
محدودیت‌های دما: 20 تا 120 درجه فارنهایت (-6.67 تا 48.9 درجه سانتی‌گراد).
محدودیت‌های فشار: 10 psig (0.69 بار).
اثر حرارتی:±0.055% F.S./°F (0.099% F.S./°C).
الزامات برق: 10-35 VDC (2 سیم).
سیگنال خروجی: 4 تا 20 میلی‌آمپر.
تنظیمات صفر و محدوده: صفر و محدوده با دکمه فشاری دیجیتال.
مقاومت حلقه: DC: حداکثر 0-1250 اهم.
مصرف جریان: DC: حداکثر 38 میلی‌آمپر.
اتصالات الکتریکی: ترمینال بلوک پیچی. نمایشگر: LCD 3.5 رقمی، ارتفاع 0.7 اینچ.
اتصالات فرآیند: لوله 1/8 اینچی I.D.
جهت نصب: عمودی.
وزن: 4.8 اونس (136 گرم).
فرستنده فشار تفاضلی سری DM2000 دوایر فشار هوا و گازهای سازگار را حس می‌کند و یک سیگنال خروجی استاندارد 4-20 میلی‌آمپر را ارسال می‌کند. محفظه DM2000 به طور خاص برای نصب در همان برش قطر یک گیج Magnehelic® استاندارد طراحی شده است. طیف گسترده‌ای از مدل‌ها به صورت کارخانه‌ای برای محدوده‌های خاص کالیبره شده‌اند.

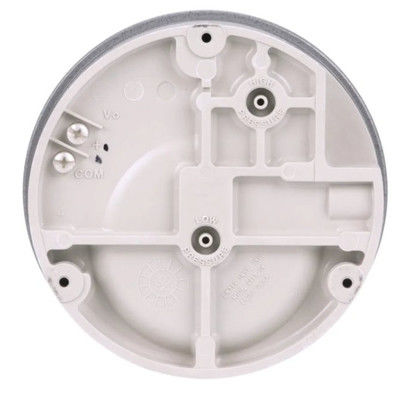

اتصالات فشار ذاتی در محفظه قالب‌گیری شده پلاستیکی پر شده با شیشه هستند که نصب را سریع و آسان می‌کند. صفر و محدوده با دکمه فشاری دیجیتال، کالیبراسیون را نسبت به پتانسیومترهای چرخشی معمولی ساده می‌کند. یک LCD 3.5 رقمی اختیاری، واحدهای فرآیند و مهندسی را نشان می‌دهد. یک دکمه فشاری واحد امکان انتخاب میدانی 4 تا 6 واحد مهندسی را بسته به محدوده فراهم می‌کند.
