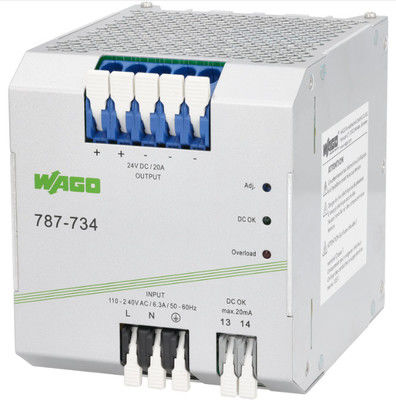

منبع تغذیه سوئیچینگ WAGO 787-734

WAGO 787-734 منبع برق حالت سوئیچ

معرفی محصول

WAGO 787-734 یک منبع برق حالت سوئیچ شده با عملکرد بالا است که برای کاربردهای صنعتی طراحی شده است و یک خروجی پایدار 24 VDC در 20 A (480 W) با تنظیم ولتاژ دقیق را ارائه می دهد.مهندسی شده برای قابلیت اطمینان در کابینت های کنترل، این ویژگی های طبیعی خنک کننده convection برای نصب افقی، tool-free termination از طریق بلوک های پایانی PCB لور اجرا،و جداسازی الکتریکی مطابق با SELV (UL 60950-1) و PELV (EN 60204). منبع برق از طیف گسترده ای از ورودی (85264 VAC/130373 VDC) پشتیبانی می کند ، ریپل کم (<100 mV) را تضمین می کند و شامل یک تماس DC OK برای نظارت بر سیستم است.

ویژگی های محصول

مشخصات قدرت:

خروجی: 24 VDC (قابل تنظیم 22 ′′ 28 V) ، 20 A، 480 W.

ورودی: 85 ′′264 VAC یا 130 ′′373 VDC، 1-phase، 47 ′′63 Hz (0 Hz سازگار).

کارایی: فاکتور قدرت ≥0.94 (230 VAC) / ≥0.98 (115 VAC) با PFC فعال.

عملکرد و حفاظت:

دقت: انحراف کنترل ≤1٪، ریپال باقیمانده ≤100 mV (پیک تا پیک).

کنترل بیش از حد: حالت قدرت ثابت (1.15×1.4x جریان اسمی) ، خاموش شدن مدار کوتاه با راه اندازی مجدد خودکار.

نگه داشتن اصلی: ≥20 ms در 230 VAC برای ثبات موقت.

طراحی و نصب:

خنک کننده: کنوکشن طبیعی زمانی که افقی نصب می شود.

ترمینال: بلوک های پایانی PCB بدون ابزار برای سیم کشی سریع.

نصب: طراحی Encapsulated for control cabinet use (طراحی گیره شده برای استفاده از کابینت کنترل)

ایمنی برق و انطباق:

از جمله موارد دیگر:

جریان ورودی: ≤30 A؛ جریان تخلیه ≤2 mA.

نظارت و اتصال:

DC OK Contact: سیگنال سوئیچینگ بدون پرتاب از طریق اپتوکوپلر برای نشان دادن سلامت سیستم.

محیط زیست و فیزیکی:

ابعاد: 6.00 mm2 (به صفحه داده برای اندازه دقیق مراجعه کنید).

عملیات: مناسب برای محیط های صنعتی با کنترل دمای پایدار.
