موقع‌دهنده برقی شیر Koso EPB801 برای موقعیت‌یابی دقیق

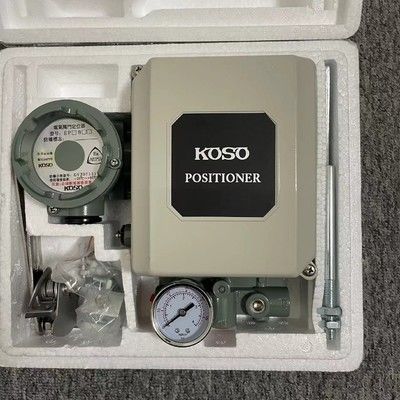

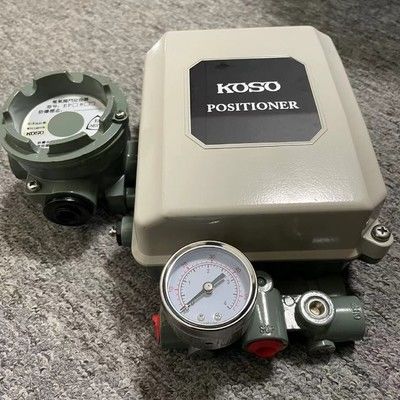

موقعیت‌دهنده شیر برقی Koso EPB801

معرفی محصول

موقعیت‌دهنده شیر برقی Koso EPB801 یک وسیله جانبی حیاتی برای شیرهای کنترل پنوماتیکی است که برای تنظیم دقیق موقعیت شیر در فرآیندهای صنعتی طراحی شده است. این دستگاه یک سیگنال ورودی 4 تا 20 میلی‌آمپر DC را از یک کنترل‌کننده دریافت می‌کند و آن را به یک خروجی پنوماتیکی تبدیل می‌کند تا شیر را به حرکت درآورد، در حالی که بازخورد مکانیکی از ساقه شیر، ردیابی دقیق موقعیت را تضمین می‌کند. این موقعیت‌دهنده سیگنال‌های الکتریکی را برای نظارت بی‌درنگ به سیستم بالایی ارسال می‌کند و آن را برای سیستم‌های کنترل حلقه بسته ضروری می‌سازد. با داشتن یک محفظه آلیاژ آلومینیومی مستحکم و چندین درجه ضد انفجار، برای محیط‌های صنعتی متنوع از -20 درجه سانتی‌گراد تا 80 درجه سانتی‌گراد مناسب است.

ویژگی‌های محصول

کنترل و بازخورد دقیق:

سیگنال ورودی: استاندارد 4 تا 20 میلی‌آمپر DC (محدوده‌های تقسیم‌شده: 4 تا 12 میلی‌آمپر / 12 تا 20 میلی‌آمپر / 10 تا 50 میلی‌آمپر برای مدل‌های EP-15/17/25/27).

بازخورد مکانیکی: جابجایی ساقه به سیگنال‌های الکتریکی برای نظارت بی‌درنگ سیستم تبدیل می‌شود.

سازگاری با محرک‌های متنوع:

حرکت مستقیم: 12 تا 100 میلی‌متر؛ حرکت زاویه‌ای: 0 تا 90 درجه.

قابل انطباق با محرک‌های کوچک/بزرگ از طریق استراتژی‌های کنترل بار و تنظیمات مکانیسم بادامک.

عملکرد پنوماتیکی:

فشار منبع گاز: 0.14 تا 0.16 مگاپاسکال یا 0.17 تا 0.50 مگاپاسکال.

مصرف گاز: 5 NL/min در 0.4 مگاپاسکال؛ طراحی تقویت‌کننده کم‌مصرف، مصرف انرژی را کاهش می‌دهد.

دقت و قابلیت اطمینان:

لقی: <1٪؛ منطقه مرده: <0.4٪ برای موقعیت‌یابی دقیق شیر.

ویژگی‌های خروجی: خطی (قابل تنظیم به بازشدن سریع، درصدی و غیره، از طریق مکانیسم بادامک).

ویژگی‌های محیطی و ایمنی:

محدوده دما: ضد شعله: -20 درجه سانتی‌گراد تا 60 درجه سانتی‌گراد؛ استاندارد: -40 درجه سانتی‌گراد تا 80 درجه سانتی‌گراد.

انواع ضد انفجار: مدل‌های ضد شعله و معمولی موجود است.

حفاظت IP: مناسب برای محیط‌های سخت با رطوبت نسبی ≤90٪.

طراحی و نصب:

محفظه: آلیاژ آلومینیوم (وزن: 3.5 کیلوگرم).

اتصال هوا: رزوه ZG1/4 برای ادغام پنوماتیکی آسان.

تبدیل تقویت‌کننده: به راحتی بین عملکرد مثبت/منفی برای محرک‌های تک‌کاره جابجا می‌شود.

پارامترهای فنی و عملکرد:

سیگنال ورودی: استاندارد: 4-20 MADC.

تقسیم: 4-12 MADC 12-20 MADC 10-50 MADC (ep-15.17. EP-25.27.) ...

امپدانس ورودی: 250 یورو (4-20 MADC) 100 یورو (10-50 MADC).

کورس اسمی: کورس مستقیم: 12... 100 میلی‌متر، زاویه: 0-90 درجه ...

فشار منبع گاز: 0.14-0.16 مگاپاسکال 0.17-0.50 مگاپاسکال.

مصرف گاز: 5NL/min (هنگامی که فشار گاز 0.4 مگاپاسکال است) ...

لقی: کمتر از 1٪ منطقه مرده: کمتر از 0.4٪.

ویژگی‌های خروجی: خطی (می‌تواند به باز شدن سریع، مانند ویژگی‌های درصدی تغییر یابد) ...

دمای محیط: نوع ضد شعله -20-+ 60℃ نوع معمولی -40-+ 80℃

رطوبت نسبی: بیش از 90٪ نیست ...

نوع ضد انفجار: نوع ضد شعله، نوع معمولی. رابط منبع هوا ZG1/4 ...

جنس بدنه: آلیاژ آلومینیوم. وزن: 3.5 کیلوگرم

ویژگی‌های موقعیت‌دهنده شیر سری EPB800:

اعمال به محرک با ظرفیت کم و ظرفیت زیاد: اتخاذ سیاست موشک کنترل بار، انتخاب سیاست موشک مربوطه می‌تواند برای موقعیت‌دهنده محرک مناسب باشد.

مصرف گاز کم است: مصرف برق تقویت‌کننده کم است، ظرفیت زیاد است.

ویژگی‌های خروجی را می‌توان انتخاب کرد: از آنجایی که یک مکانیسم بادامک در مکانیسم بازخورد وجود دارد، می‌توان ویژگی‌های خروجی غیر از موارد استاندارد را انتخاب کرد.

4 حالت بازخورد مختلف مدل مربوطه: تا زمانی که جایگزینی دستگاه بادامک وجود داشته باشد، می‌توان از آن برای محرک مربوطه زیر استفاده کرد.

* محرک حرکت مستقیم: استاندارد-------------EPB8O1 * محرک حرکت زاویه‌ای: استاندارد----. EPB8 02، به راحتی به تقویت‌کننده واکنش تبدیل می‌شود: هنگامی که یک محرک تک‌کاره به کنترل واکنش نیاز دارد، یک تقویت‌کننده عملکرد مثبت را می‌توان به راحتی به یک تقویت‌کننده عملکرد منفی تبدیل کرد.
