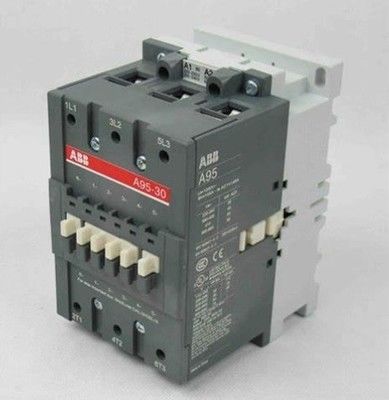

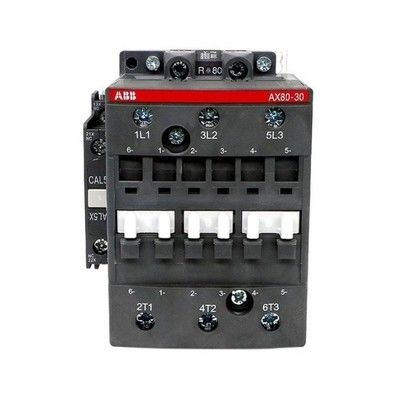

تماسگر موتور سری AX (مدل AX 185 ~ 205A)
معرفی محصول
تماسگر موتور سری AX (مدل AX 185 ~ 205A) یک قطعه الکتریکی قوی است که برای حفاظت و کنترل قابل اعتماد موتور در کاربردهای صنعتی طراحی شده است.طراحی شده برای برآورده کردن استانداردهای IEC 60947، این تماسگر دارای 3 تماس اصلی NO و 1 تماس کمکی NO/1 NC است که برای مدارهای اصلی تا 1000V مناسب است. با جریان نامی 185A (AC-3, 415V در 55°C)آن را تضمین می کند انتقال قدرت کارآمد برای موتورها تا 90kWطراحی مقاوم این کانتاکتور شامل یک پوشش پلاستیکی، محافظت IP40 برای ترمینال های کمکی و دوام مکانیکی 5 میلیون عملیات است، که آن را برای محیط های سنگین کار می کند.
ویژگی های محصول
مشخصات الکتریکی:
مدار اصلی: ولتاژ عملیاتی نامی 1000 ولت، جریان حرارتی معمولی 250A (Ith).
درجه AC-3: 185A در 415V (55 °C) ، پشتیبانی از موتورها تا 90kW.
جریان مقاومت کوتاه مدت: 1800A (1s) ، 1200A (10s) برای حفاظت از خطا.
ولتاژ عایق بندی و پالس: 690V (Ui) ، 8kV (Uimp) برای ایمنی.
تنظیمات تماس:
3 تماس اصلی NO، 1 تماس کمکی NO + 1 تماس NC برای سیگنال های کنترل.
ظرفیت نامی ساخت/شکستن: 10x/8x Ie (AC-3) برای سوئیچینگ قابل اعتماد.
مکانیک و محیط زیست:
دوام: 5 میلیون عملیات مکانیکی، 300 چرخه / ساعت تغییر الکتریکی.
کلاس حفاظت: IP40 برای ترمینال های کمکی، مناسب برای محیط های صنعتی.
محدوده دما: در -25°C تا +70°C (کویل) ، -40°C تا +60°C ( محیط) کار می کند.
ابعاد فیزیکی:
111.5mm (W) x 162.3mm (D) x 196mm (H) ، وزن خالص 3.2kg.
ترمینال های مدار اصلی: نوع میله برای سیم کشی امن.
مدار کنترل:
ولتاژ کویل: 400-415V (50Hz) ، 415-440V (60Hz) ، با تحمل ± 10%.
فرکانس سوئیچینگ مکانیکی: 3600 چرخه/ساعت برای چرخه های کار سنگین.
استانداردها و گواهینامه ها:
مطابق با استانداردهای IEC 60947-4-1، VDE 0110 و EN 60529 است.
cUL و CE برای استفاده صنعتی جهانی گواهی داده شده است.
کاربرد مناسب:
ایده آل برای کنترل موتور در پمپها، فن ها، کمپرسورها و سیستم های حمل و نقل.
پشتیبانی از ولتاژ متغیر / فرکانس درایو با ویژگی های حفاظت موقت.
