سوئیچ کنترل میدانی Johnson Controls M9108-GDC-1N1

Johnson Controls M9108-GDC-1N1 اصلی یک سوئیچ تجهیزات کنترل میدانی است که به سری M9108 تعلق دارد، که شامل مدل‌های M9116، M9124 و M9132 نیز می‌شود. با نام تجاری Johnson، با قیمت 120 دلار آمریکا برای هر قطعه در دسترس است، با حداقل مقدار سفارش 1 و توانایی تامین بزرگ 1000 واحد. بسته‌بندی شده در بسته‌بندی اصلی و با زمان تحویل 1 هفته، تهیه راحت و به موقع را برای نیازهای مختلف صنعتی ارائه می‌دهد.

سری M9108، که این سوئیچ به آن تعلق دارد، از محرک‌های الکتریکی غیر فنری متناسب تشکیل شده است که برای استفاده در سیستم‌های گرمایش، تهویه و تهویه مطبوع (HVAC) طراحی شده‌اند. این محرک‌ها برای موقعیت‌یابی دمپرها و شیرهای هوا مناسب هستند و کنترل قابل اعتمادی را در کاربردهای مختلف ارائه می‌دهند.

• ورودی های کنترل دوگانه: نیازهای اکثر برنامه‌ها را برآورده می‌کند و انعطاف‌پذیری را در ادغام با سیستم‌های کنترل مختلف ارائه می‌دهد.
• بازخورد موقعیت خروجی: کنترل حلقه بسته ساده را با حسگر موقعیت دقیق از طریق سوئیچ‌ها، یک پتانسیومتر یا سیگنال 0 تا 10 ولت مستقیم ارائه می‌دهد و عملکرد دقیق را تضمین می‌کند.
• تشخیص توقف الکترونیکی: با غیرفعال کردن موتور محرک در صورت تشخیص شرایط توقف، قابلیت اطمینان را افزایش می‌دهد و از آسیب دیدن موتور جلوگیری می‌کند.

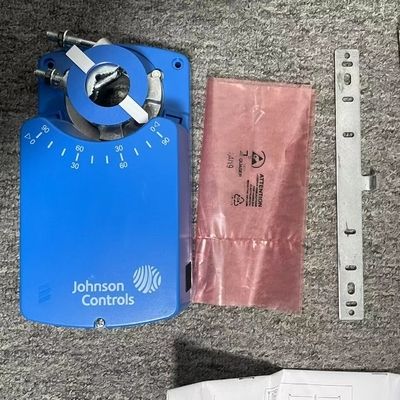

• پوشش مقیاس دوگانه: دارای یک مقیاس دوگانه (0 تا 90 درجه و 90 تا 0 درجه) روی پوشش است که موقعیت چرخش محرک را در فواصل 10 درجه برای نظارت آسان نشان می‌دهد.
• چرخش قابل تنظیم: کوپلر قابل جابجایی امکان تنظیم محدوده چرخش را از 0 تا 90 درجه در فواصل 5 درجه فراهم می‌کند و با نیازهای مختلف دمپر و شیر سازگار می‌شود.
• نصب ایمن: مجهز به یک گیره U-bolt فولادی است که گرفتن چهار نقطه‌ای شفت دمپر را فراهم می‌کند و نصب پایدار را تضمین می‌کند.
• تنظیم آسان: جهت چرخش قابل انتخاب جامپر و رهاسازی دنده دستی، نصب، راه‌اندازی و تنظیمات میدانی را ساده می‌کند.
• اتصال راحت: محفظه رزوه شده لوله ملی (NPT) امکان اتصال آسان برای اتصالات الکتریکی را فراهم می‌کند و سیم‌کشی را تسهیل می‌کند.
• نصب همه کاره: می‌تواند مستقیماً یا از راه دور به یک دمپر نصب شود و انعطاف‌پذیری را در محل نصب ارائه می‌دهد.

• شماره مدل: M9108-GDC-1N1 (سری شامل M9108، M9116، M9124، M9132)
• نام تجاری: جانسون
• نوع محصول: سوئیچ تجهیزات کنترل میدانی (بخشی از محرک‌های الکتریکی غیر فنری متناسب)
• الزامات برق: 20 تا 30 ولت متناوب در 50/60 هرتز (محرک‌های سری M9108 با 24 ولت متناوب یا مستقیم کار می‌کنند)
• امپدانس ورودی: ورودی ولتاژ
• سیگنال بازخورد: 0 تا 10 ولت مستقیم
• گشتاور (مدل‌های M9108): تا 70 پوند اینچ (8 نیوتن متر)
• محدوده چرخش: به صورت مکانیکی از 0 تا 90 درجه در فواصل 5 درجه قابل تنظیم است
• سازگاری شفت: مناسب برای دمپرهایی با شفت‌های گرد تا 3/4 اینچ (19 میلی‌متر) یا شفت‌های مربعی تا 5/8 اینچ (16 میلی‌متر)
• رنگ: آبی
• گارانتی: 1 سال
