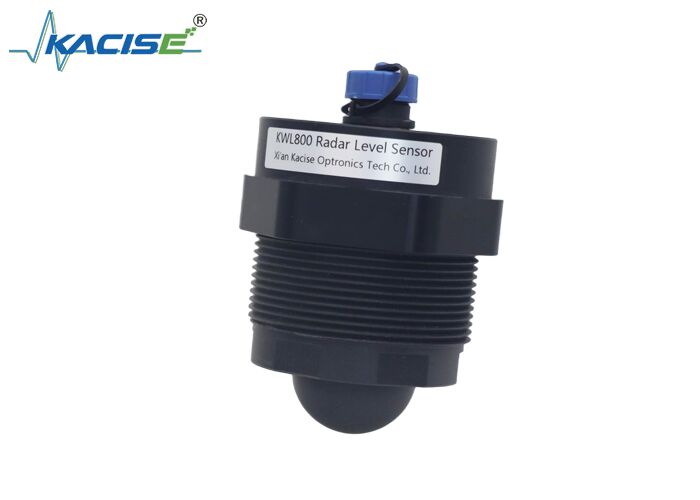

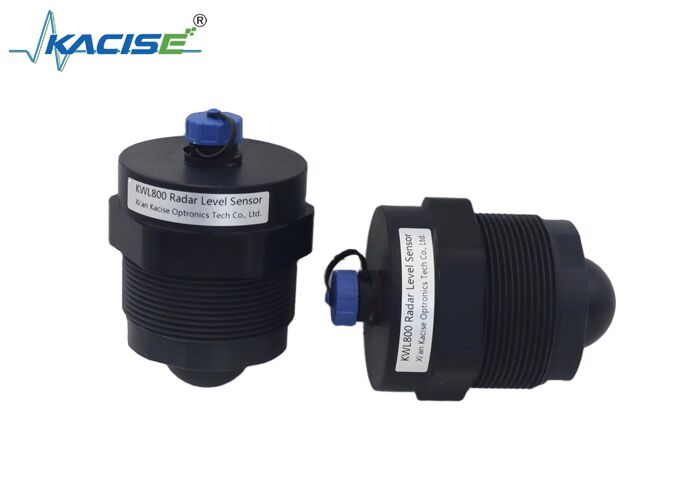

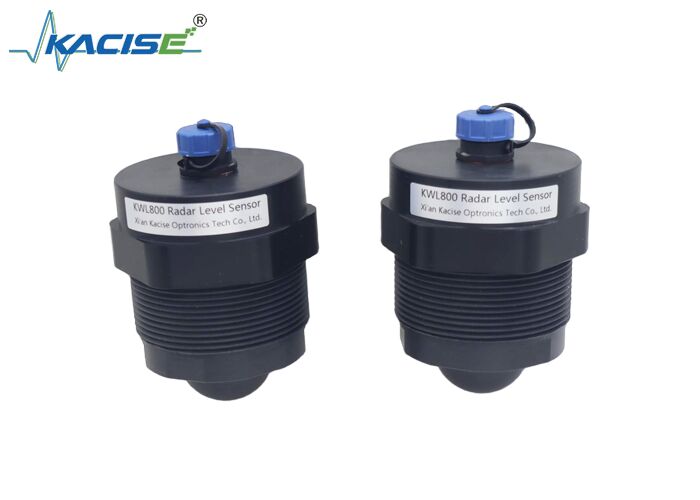

سنسور سطح آب رادار KWL800 با فرکانس 80 گیگاهرتز محدوده اندازه گیری 20 متر و خانه PTFE

سنسور رادار سطح آب KWL800 یک سنسور توسعه یافته توسط شرکت ما برای اندازه گیری سطح آب و سطح مایع است. همچنین می تواند برای اندازه گیری فاصله مواد جامد استفاده شود.حداکثر درجه حفاظت دستگاه می تواند به IP68 برسدسنسور دارای خروجی 4-20 mA و خروجی رله اختیاری است. رابط های ارتباطی شامل RS485 یا UART هستند و از پروتکل استاندارد Modbus RTU استفاده می کند.محصول دارای حداکثر محدوده اندازه گیری تا 20 متر است.، با حداقل منطقه کور 6 سانتی متر.

• تراشه RF خود توسعه یافته
• از تکنولوژی FMCW (موج مستمر فرکانس مدول) استفاده می کند.
• سیگنال امواج میلی متری با نفوذ قوی، مناسب برای محیط های پیچیده
• اندازه دستگاه فشرده با رشته نصب متریک، آسان برای نصب
• محدوده اندازه گیری تا 20 متر
• زاویه پرتو کمتر از 3°
• محفظه PTFE، مقاوم به خوردگی

1. بازرسی بسته بندی دستگاه
   • پس از دریافت محصول، بررسی کنید که آیا بسته بندی سالم است. دستگاه را از بسته خارج کنید و بررسی کنید که تمام لوازم جانبی کامل هستند.
   • دستورالعمل محصول را با دقت بخوانید.
   • بررسی کنید که آیا ظاهر دستگاه آسیب دیده است.

   اگر مشکلی پیدا کردید، لطفاً فوراً با ما تماس بگیرید تا کمک بگیرید.

2. بازرسی محیط نصب
   • بررسی کنید که آیا در زاویه پرتو که مستقیماً زیر دستگاه قرار دارد، جزیی وجود دارد یا خیر.
   • همانطور که در شکل نشان داده شده است، پس از نصب، امواج الکترومغناطیسی منتشر شده توسط دستگاه باید عمودی به سطح اندازه گیری شده باشد.

3. روش نصب

   همانطور که در شکل زیر نشان داده شده است، محصول را بر روی براکت نصب کنید.



• موقعیت نصب سنسور باید تا حد ممکن پایدار باشد تا از لرزش جلوگیری شود و محیط زیر سنسور باید تا حد ممکن باز باشد.
• حداقل فاصله بین سنسور و سطح مایع اندازه گیری شده باید بیشتر از 30 سانتی متر باشد.
• فاصله بین سنسور و لبه مخزن، استخر یا رودخانه باید بیشتر از 0.5 متر باشد.
• برای نصب سنسور باید مکانی را انتخاب کرد که نوسانات سطح آب در آن کم باشد تا از کاهش دقت اندازه گیری یا اندازه گیری های غیرطبیعی ناشی از امواج سطح آب جلوگیری شود.
