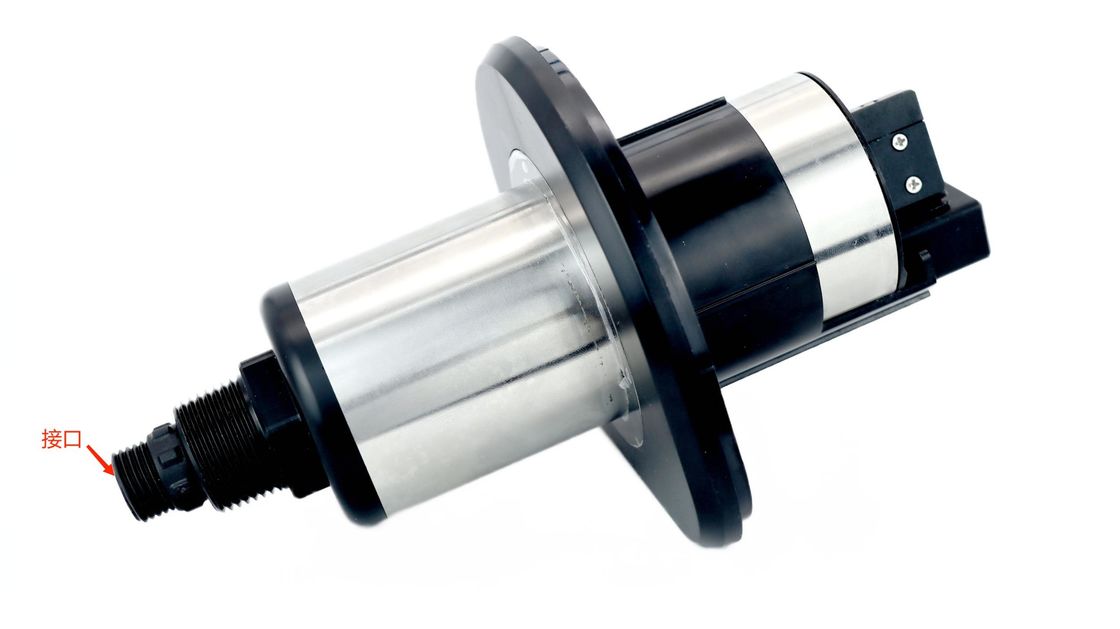

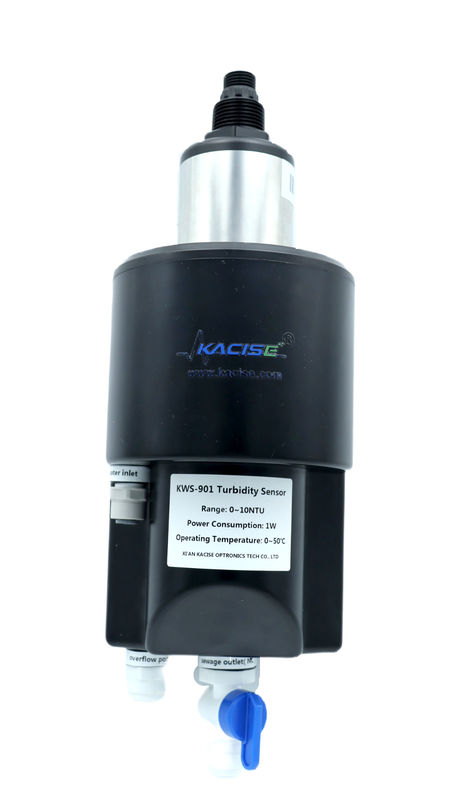

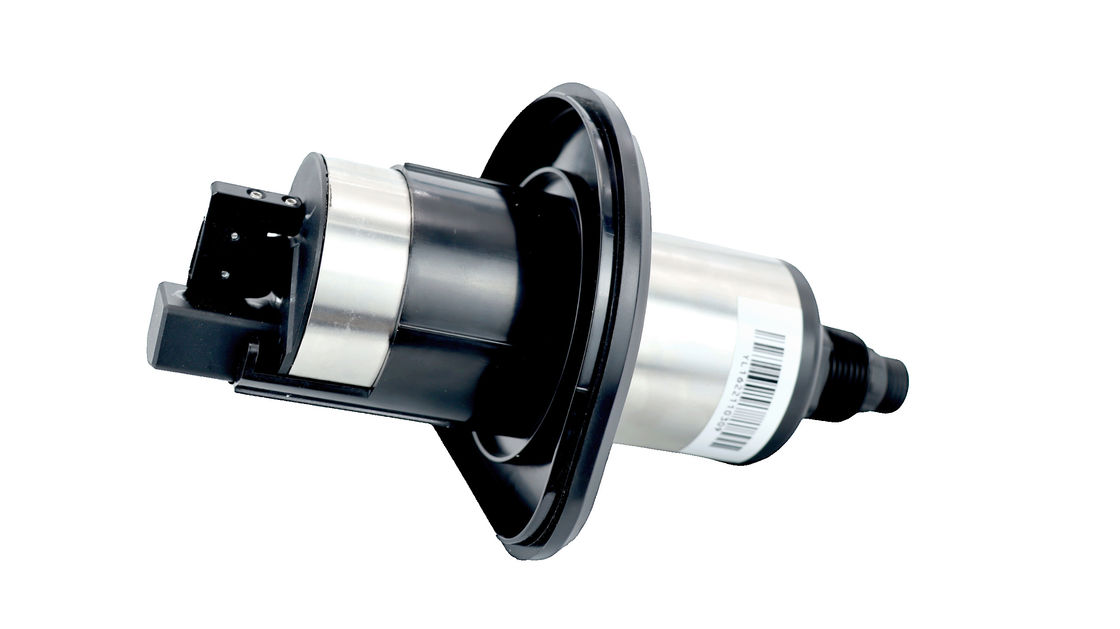

سنسور کم رنگ با محدوده 0 ~ 10NTU، پاک کننده خود تمیز و خروجی Modbus RS485 برای نظارت بر کیفیت آب

کدورت سنج کم برد برای پایش آنلاین کیفیت آب آشامیدنی، با حد تشخیص کدورت بسیار کم، اندازه گیری با دقت بالا است. این تجهیزات دارای ویژگی های طولانی مدت بدون تعمیر و نگهداری، صرفه جویی در مصرف آب و خروجی دیجیتال است. این برنامه از نظارت از راه دور داده ها در سیستم عامل های ابری و تلفن های همراه و ارتباطات RS485-Modbus پشتیبانی می کند. این می تواند به طور گسترده ای در نظارت آنلاین کدورت آب لوله کشی، تامین آب ثانویه، آب پایانه شبکه لوله، آب آشامیدنی مستقیم، آب فیلتر شده غشایی، استخر شنا و آب های سطحی استفاده شود.

• حد تشخیص کدورت بسیار کم
• بررسی با دقت بالا
• تجهیزات برای مدت طولانی بدون تعمیر و نگهداری هستند
• کار صرفه جویی در مصرف آب و خروجی دیجیتال
• پشتیبانی از نظارت از راه دور داده ها در سیستم عامل های ابری و تلفن های همراه
• پشتیبانی از پروتکل RS-485، MODBUS
• واحد اندازه گیری کف زدایی که خود توسعه یافته است، به طور موثر حباب های آب را از بین می برد
• این سنسور دارای یک برس تمیز کننده است که می تواند به طور موثر پنجره نور را تمیز کند
• تحلیلگر کدورت آنلاین از روش استاندارد پراکندگی 90 درجه استفاده می کند

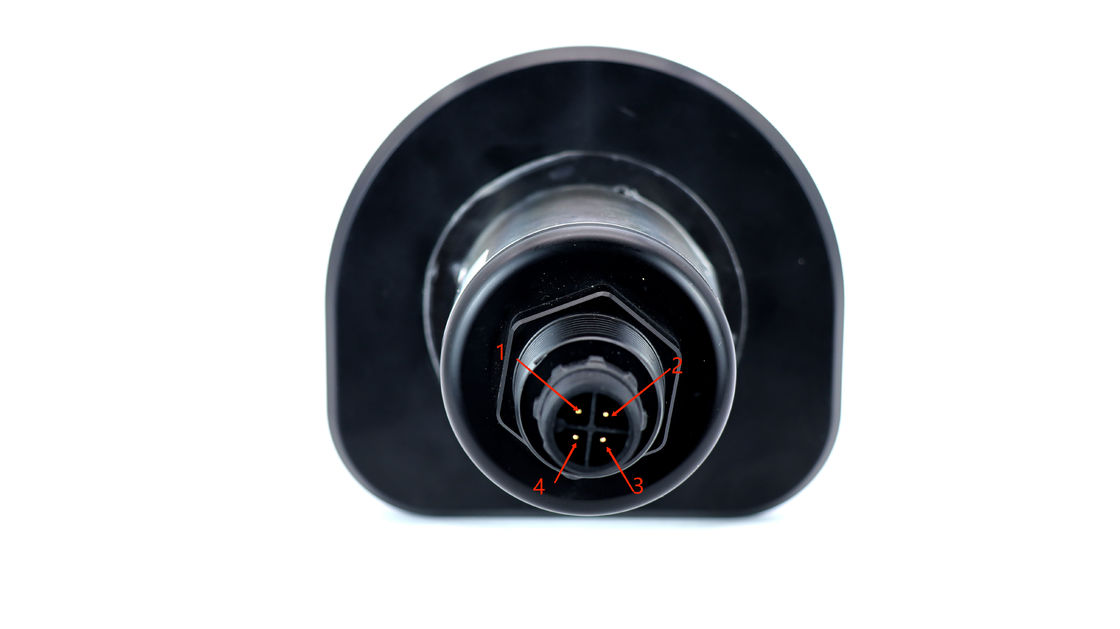

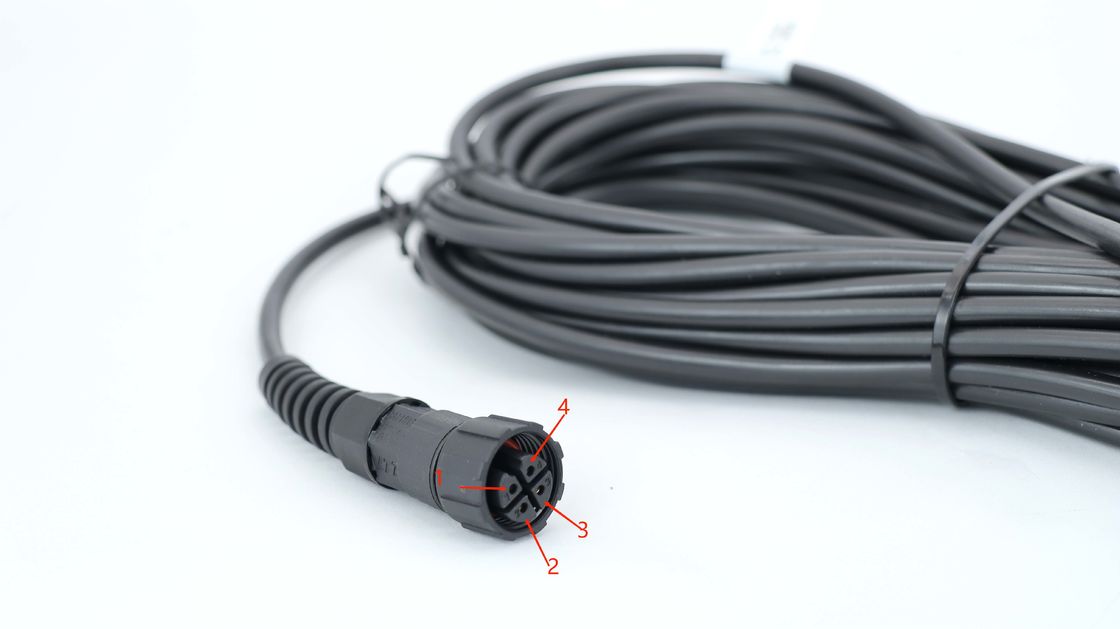

سیم محافظ 4 سیم AWG-24 یا AWG-26. OD=5.5mm

1. قرمز - پاور (VCC)
2. سفید—485 Date_B (485_B)
3. سبز—485 Date_A (485_A)
4. سیاه-زمینی (GND)
5. سیم برهنه - سپر

روش نصب نشان داده شده در شکل (الف) یا شکل (ب) را انتخاب کنید تا صفحه میانی بر اساس محیط نصب واقعی ثابت شود.

(الف) نمودار نصب دیوار (ب) نمودار نصب صفحه پشتی (ج) ابعاد اندازه صفحه نصب

1. اطمینان حاصل کنید که backplane به طور ایمن نصب شده است.
2. لطفاً مطمئن شوید که شکاف گردش به طور ایمن بسته شده است.
3. لطفاً مطمئن شوید که لوله‌های ورودی آب، سرریز و فاضلاب در جای خود گیر کرده‌اند، و برای جلوگیری از نشتی، گیره دو نقطه، سه نقطه آبی را در موقعیت خود قرار دهید.
4. توجه ویژه: شیر تخلیه دستی باید بسته نگه داشته شود و فقط برای تمیز کردن باز شود و پس از آن بسته شود.

(1) آب را تخلیه کنید

سوئیچ ورودی را باز کنید، "دستگاه تنظیم جریان" را بررسی و تنظیم کنید تا سرعت جریان ورودی در محدوده مورد نیاز شاخص حفظ شود.

اطمینان حاصل کنید که دریچه دستی خروجی فاضلاب بسته است، درپوش بالایی مخزن جریان را باز کنید و مشاهده کنید که آیا جریان شروع در دستگاه فولیکول وجود دارد یا خیر. اگر آب جاری وجود دارد، طبیعی است و اگر آب جاری وجود ندارد یا سرعت جریان بسیار پایین است، بررسی کنید که آیا آب ورودی و دستگاه تنظیم جریان به طور معمول تنظیم شده اند یا خیر.

(2) عملکرد ذخیره آب را بررسی کنید

پوشش بالایی را باز کنید و محفظه سیلندر در وسط حوضچه جریان، حوضچه ذخیره و اندازه گیری آب است. بررسی کنید که آیا آب به طور معمول ذخیره می شود و سطح مایع به آرامی بالا می رود تا زمانی که از دهان باقی مانده بیرون بریزد. در عین حال، با کمک تجهیزات روشنایی مانند چراغ قوه، بررسی کنید که آیا ناخالصی ها و باقیمانده ها در حوضچه اندازه گیری وجود دارد، در صورت وجود ناخالصی، قبل از ذخیره مجدد آب، آنها را تخلیه یا حذف کنید.

(3) پروب کدورت را نصب کنید

سنسور کدورت را داخل درپوش بالایی قرار دهید و آن را در شیار کارت پوشش بالایی پیچ کنید، سپس کل آن را داخل حوضچه جریان قرار دهید و درپوش بالایی را به درپوش حوض جریان نزدیک کنید.

(4) روشن کنید

پس از تکمیل فرآیند فوق، سنسور را می توان روشن کرد و توسط پروتکل اکتساب، فرستنده و غیره اندازه گیری کرد.

سنسور کدورت قابل نصب و استفاده مستقیم است و برای نصب اول نیازی به کالیبراسیون دوم نیست. در صورتی که مشتری به آن نیاز داشته باشد یا در تعمیرات بعدی آفست داده ها پیدا شود، شرکت ما استفاده از آب لوله کشی را به عنوان نمونه آب برای کالیبراسیون تک نقطه ای پیشنهاد می کند و پارامترهای کالیبراسیون را می توان از طریق رایانه میزبان ما یا در قالب ثبت پروتکل ارتباطی نوشت.

نظافت برای حفظ دقیق خواندن بسیار مهم است.

ولتاژ تغذیه DC، مقدار ولتاژ DC12-24V و ولتاژ پایدار است

آب از لوله وجود دارد.

آب ورودی می تواند به مخزن گردش جریان یابد.

بدون سرریز آب در ورودی مخزن گردش.

بر اساس تشخیص نرمال بودن آب ورودی، سطح مایع مخزن گردش طبیعی است و سرریز آب وجود ندارد:

تجهیزات بازرسی (پشت صفحه، بک پلن، حفره گردش داخلی) آیا آبی وجود دارد، اگر آب وجود داشته باشد، که قبل از وضعیت آب وجود داشته است، علت این پدیده دو مورد است، یکی فشار آب، سرریز شدن مستقیم آب از مخزن گردش، دوم، زهکشی ضعیف، باعث ریختن آب از مخزن گردش، اگر بتوانیم فشار آب زیاد را رد کنیم.

کنتور را خاموش کنید، سنسور را از شیار جریان خارج کرده و سنسور را تمیز کنید.

هنگام تمیز کردن یک سوراخ سبک، باید آن را با یک سواب پنبه ای تمیز کنید، ترجیحاً از یک سواب پنبه ای آغشته به الکل استفاده کنید. اگر الکل در محل وجود ندارد، از یک سواب پنبه ای خشک استفاده کنید، اگر نه، از یک دستمال کاغذی استفاده کنید.

سنسور را روشن کنید. پس از وارد شدن به حالت اندازه گیری، پورت نوری سنسور را با دیوار سفید تراز کنید. به طور معمول، شما می توانید نقاط قرمز متناوب را از حسگر مشابه با اشاره گرهای لیزری مشاهده کنید و روشنایی درک شده با چشم غیرمسلح نباید کمتر از نشانگرهای لیزری باشد. حالت های خطای رایج منابع نور عبارتند از:

1. بدون تغییر و عدم انتشار نور پس از روشن شدن؛
2. نقطه قرمز تاریک است، بسیار کمتر از یک نشانگر لیزری روشن است.
3. هنگامی که حفره نور سنسور بدون لکه های آب تایید شود، لکه های قرمز منتشر می شود، نه نقاط روشن قرمز متمرکز.

در خرابی منبع نور، سنسور را می توان از شیار جریان خارج کرد و برای تعمیر و کالیبراسیون به سازنده بازگرداند. قبل از قرار دادن سنسور در شکاف جریان، لازم است دستگاه را خاموش کنید. پس از قرار دادن آن در شکاف گردش، کمی آن را با دست فشار دهید تا مطمئن شوید که در جای خود قرار گرفته و کج نشده است. می توانید مشاهده کنید که آیا سنسور از کنار دستگاه در جای خود قرار دارد یا خیر.

با استفاده از یک برس لوله، مخزن جریان را تمیز کنید و اطمینان حاصل کنید که دیواره های زیرین و جانبی مخزن عاری از رسوبات قابل مشاهده است.

پس از اتمام تعمیر و نگهداری فوق، می توان کار اندازه گیری معمول مانند مصرف آب و جمع آوری کاوشگر را مجدداً شروع کرد و کار تأیید را مانند مقایسه ارزش اندازه گیری و کالیبراسیون تک نقطه ای را می توان با توجه به نیازهای میدانی انجام داد.

جدول 5-1 علائم، علل احتمالی و راه حل های توصیه شده برای مشکلات رایجی که با کدورت سنج با برد پایین مواجه می شوند را فهرست می کند. اگر علامت شما مشخص نیست یا هیچ یک از راه حل ها مشکل شما را حل نمی کند، لطفا با ما تماس بگیرید.

جدول 5-1 فهرست سوالات متداول

1. مدت گارانتی 1 سال (به استثنای مواد مصرفی) می باشد.
2. این تضمین کیفیت موارد زیر را پوشش نمی دهد.
1. به دلیل فورس ماژور، بلایای طبیعی، ناآرامی های اجتماعی، جنگ (اعلامی یا اعلام نشده)، تروریسم، جنگ، یا آسیب های ناشی از هرگونه اجبار دولتی.
2. آسیب های ناشی از استفاده نادرست، سهل انگاری، تصادف، یا استفاده و نصب نامناسب.
3. هزینه حمل و نقل برای ارسال کالا به شرکت ما.
4. هزینه حمل و نقل برای حمل و نقل سریع یا سریع قطعات یا محصولات تحت پوشش گارانتی.
5. برای انجام تعمیرات گارانتی محلی سفر کنید.
3. این گارانتی شامل کل محتویات گارانتی ارائه شده توسط شرکت ما در مورد محصولات خود می باشد.
1. این گارانتی بیانیه نهایی، کامل و انحصاری شرایط گارانتی است و هیچ شخص یا نماینده ای مجاز به ایجاد ضمانت نامه های دیگر به نام شرکت ما نیست.
2. راه‌حل‌های تعمیر، تعویض یا برگشت پرداخت که در بالا توضیح داده شد، موارد استثنایی هستند که این ضمانت‌نامه را نقض نمی‌کنند و راه‌حل‌های جایگزینی یا بازگشت وجه مربوط به خود محصولات ما است. بر اساس مسئولیت دقیق یا تئوری حقوقی دیگر، شرکت ما مسئولیتی در قبال خسارت های ناشی از یک محصول معیوب یا در اثر سهل انگاری، از جمله هر گونه خسارت بعدی که به طور علّی به این شرایط مرتبط باشد، ندارد.

پروتکل ارتباطی RS485 از پروتکل ارتباطی MODBUS استفاده می کند و سنسورها به عنوان برده استفاده می شوند.

فرمت بایت داده

خواندن و نوشتن داده ها (پروتکل استاندارد MODBUS)

آدرس پیش فرض 0x01 است، آدرس را می توان با ثبت تغییر داد

تماس میزبان (هگزادسیمال)

01 03 00 00 00 01 84 0A

پاسخ برده (هگزادسیمال)

01 03 02 00 xx xx xx xx

تماس میزبان (هگزادسیمال)

01 10 1B 00 00 01 02 01 00 0C C1

پاسخ برده (هگزادسیمال)

01 10 1B 00 00 01 07 2D

1. یک ثبات 16 بیتی را به عنوان FF هگزادسیمال (یعنی همه 1 ها) از پیش تنظیم کنید و این ثبات را رجیستر CRC بنامید.
2. همسان سازی اولین داده باینری 8 بیتی (هر دو بایت اول قاب اطلاعات ارتباطی) با 8 بیت پایینی رجیستر 16 بیتی CRC و قرار دادن نتیجه در رجیستر CRC و 8 بیت بالای داده بدون تغییر باقی می ماند.
3. محتویات رجیستر CRC را یک بیت به سمت راست (به سمت پایین) تغییر دهید تا بالاترین بیت را با 0 پر کنید و بیت خارج شده را بعد از تغییر سمت راست بررسی کنید.
4. اگر بیت خارج شده 0 است: مرحله 3 را تکرار کنید (دوباره یک بیت را به راست منتقل کنید). اگر بیت خارج شده 1 باشد، ثبت CRC و چند جمله ای A001 (1010 0000 0000 0001) برای iso-or.
5. مراحل 3 و 4 را تکرار کنید تا شیفت سمت راست 8 بار انجام شود تا کل داده های 8 بیتی به طور کامل پردازش شوند.
6. مراحل 2 تا 5 را برای بایت بعدی قاب اطلاعات ارتباطی تکرار کنید.
7. بایت های بالا و پایین رجیستر CRC 16 بیتی را که پس از محاسبه تمام بایت های این قاب اطلاعات ارتباطی طبق مراحل فوق بدست می آید، مبادله کنید.
8. محتوای ثبت نهایی CRC به صورت زیر بدست می آید: کد CRC.

مرحله 1: نمایش ممیز شناور 17.625 را به یک ممیز شناور باینری تبدیل کنید

ابتدا نمایش باینری قسمت عدد صحیح را پیدا کنید

17 = 16 + 1 = 1*2⁴+ 0*2³+ 0*2²+ 0*2¹+ 1*2⁰

بنابراین نمایش باینری قسمت عدد صحیح 17 10001B است

سپس نمایش دودویی قسمت کسری را پیدا کنید

0.625 = 0.5 + 0.125 = 1 x 2^-1+ 0 x2^-2+ 1x2⁰

بنابراین نمایش باینری قسمت اعشاری 0.625 0.101B است

بنابراین عدد ممیز شناور به صورت دودویی برای 17.625 که به صورت ممیز شناور بیان شده است 10001.101B است.

مرحله 2: Shift را برای یافتن توان.

10001.101B را به چپ تغییر دهید تا زمانی که فقط یک مکان قبل از اعشار باقی بماند تا 1.0001101B به دست آید و 10001.101B = 1.0001101 B x 2⁴. بنابراین قسمت نمایی 4 است که با اضافه شدن به 127 تبدیل به 131 می شود که نمایش باینری آن 10000011B است.

مرحله 3: عدد پایانی را محاسبه کنید

با حذف 1 قبل از نقطه اعشار 1.0001101B، عدد انتهایی 0001101B به دست می آید (چون 1 قبل از نقطه اعشار باید 1 باشد، IEEE مشخص می کند که فقط یکی بعد از نقطه اعشار باید ثبت شود). نکته مهم برای اعداد انتهایی 23 بیتی: بیت اول (یعنی بیت پنهان) کامپایل نشده است. بیت مخفی بیت سمت چپ جداکننده است که معمولاً روی 1 تنظیم می شود و سرکوب می شود.

مرحله 4: تعریف بیت نماد

یک عدد مثبت دارای یک رقم علامت 0 و یک عدد منفی دارای یک رقم علامت 1 است، بنابراین 17.625 دارای رقم علامت 0 است.

مرحله 5: تبدیل به ممیز شناور

علامت 1 رقمی + شار 8 رقمی + مانتیسا 23 رقمی

0 10000011 0001101000000000000000B (مرتبط با 0x418D0000 در هگزادسیمال)

مرحله 1: تبدیل عدد هگزادسیمال 0x427B6666 به عدد ممیز شناور باینری 0100 0010 0111 1011 0110 0110 0110 0110 0110B به بیت های علامت، توان و مانتیس 0 100 11110110110110011001100110b

علامت 1 رقمی + شار 8 رقمی + مانتیسا 23 رقمی

بیت علامت S:

بیت شاخص E: 10000100B = 1*2⁷+0*2⁶+0*2⁵+0*2⁴+1*2³+0*2²+0*2⁰

=128+0+0+0+0+0+4+0+0=132

آخرین رقم M: 11110110110011001100110B = 8087142

مرحله 2: محاسبه اعداد ممیز شناور

D = (-1)⁵*(1.0=M/2²³) *2^E-127

= (-1)⁰*(1.0+8087142/2²³) *2^132-127

= 1 × 1.964062452316284 x 32

= 62.85
