1.مقدمه

کدورت سنج کم برد برای پایش آنلاین کیفیت آب آشامیدنی، با فوق کم است

حد تشخیص کدورت، اندازه گیری با دقت بالا. تجهیزات دارای ویژگی هایی هستند

برای مدت طولانی بدون تعمیر و نگهداری، صرفه جویی در مصرف آب و خروجی دیجیتال. از راه دور پشتیبانی می کند

نظارت بر داده ها بر روی پلتفرم های ابری و تلفن های همراه و ارتباطات RS485-Modbus. آن را

می تواند به طور گسترده ای در نظارت آنلاین کدورت آب لوله کشی، تامین آب ثانویه استفاده شود،

آب ترمینال شبکه لوله، آب آشامیدنی مستقیم، آب فیلتر شده غشایی، استخر شنا و آب های سطحی.

2.ویژگی

• حد تشخیص کدورت بسیار کم
• بررسی با دقت بالا
• تجهیزات برای مدت طولانی بدون تعمیر و نگهداری هستند
• کار صرفه جویی در مصرف آب و خروجی دیجیتال
• پشتیبانی از نظارت از راه دور داده ها در سیستم عامل های ابری و تلفن های همراه
• پشتیبانی از پروتکل RS-485، MODBUS
• واحد اندازه گیری کف زدایی که خود توسعه یافته است، به طور موثر حباب های آب را از بین می برد
• این سنسور دارای یک برس تمیز کننده است که می تواند به طور موثر پنجره نور را تمیز کند
• تحلیلگر کدورت آنلاین از روش استاندارد پراکندگی 90 درجه استفاده می کند

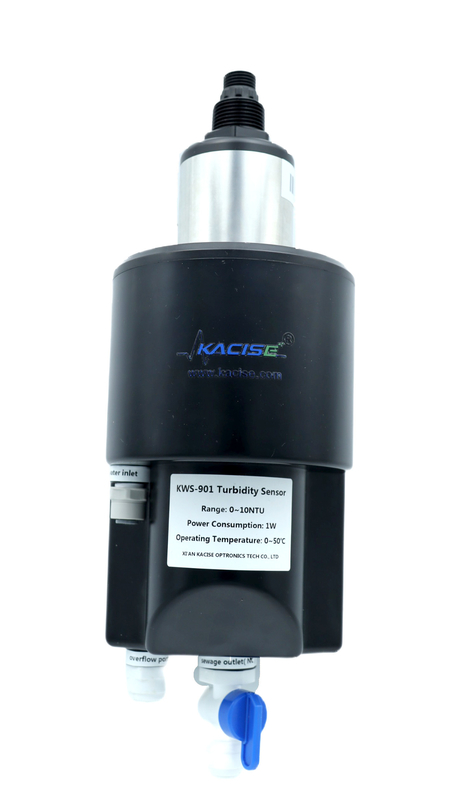

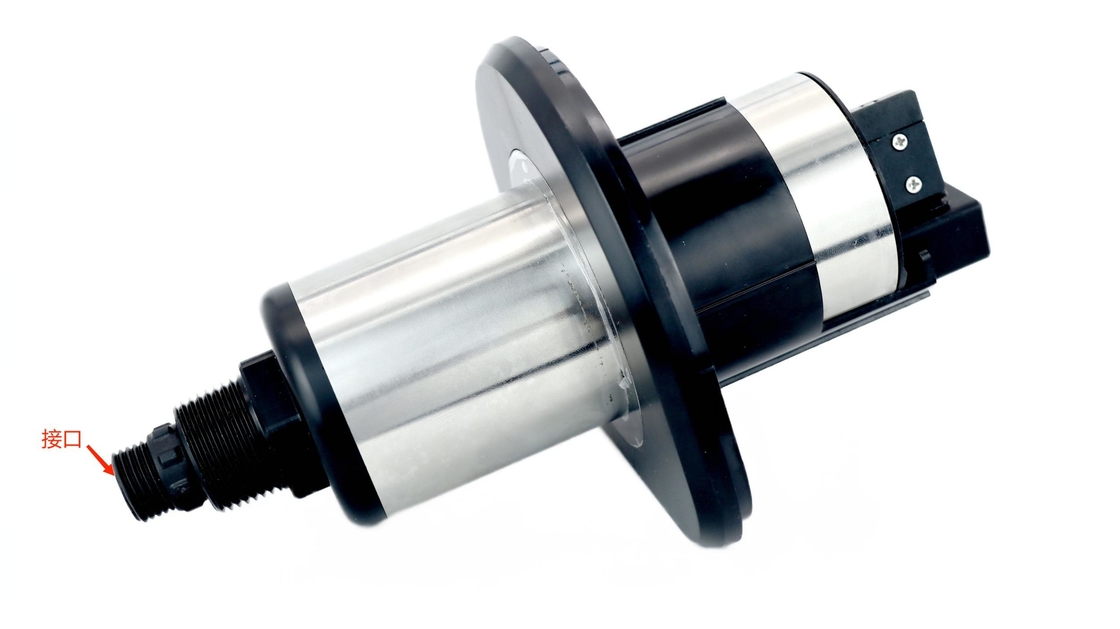

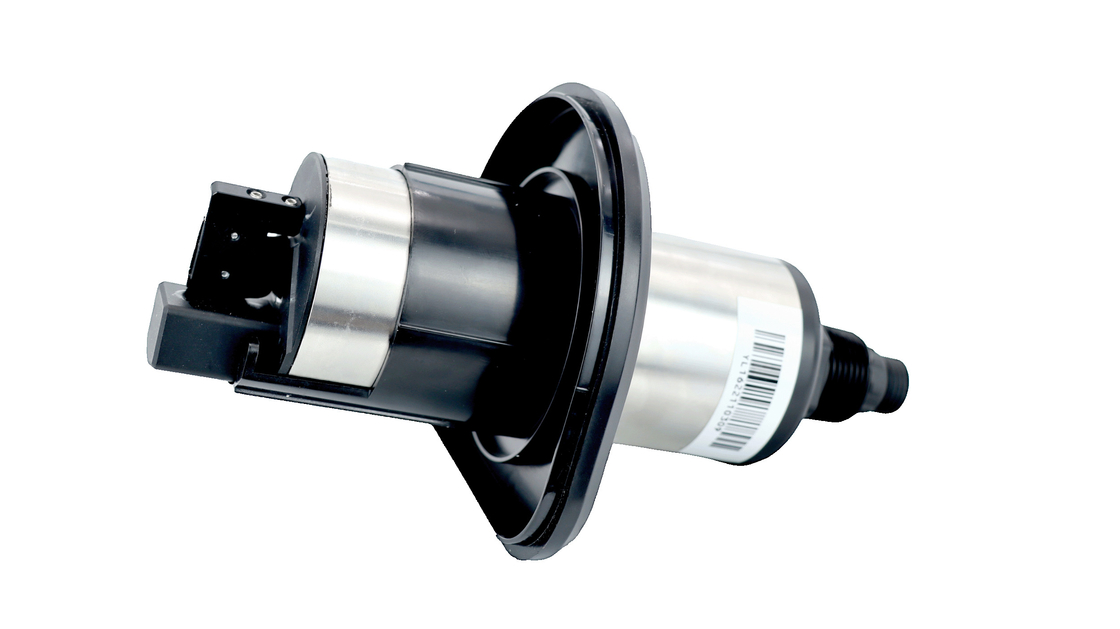

3.نمودار اندازه سنسور

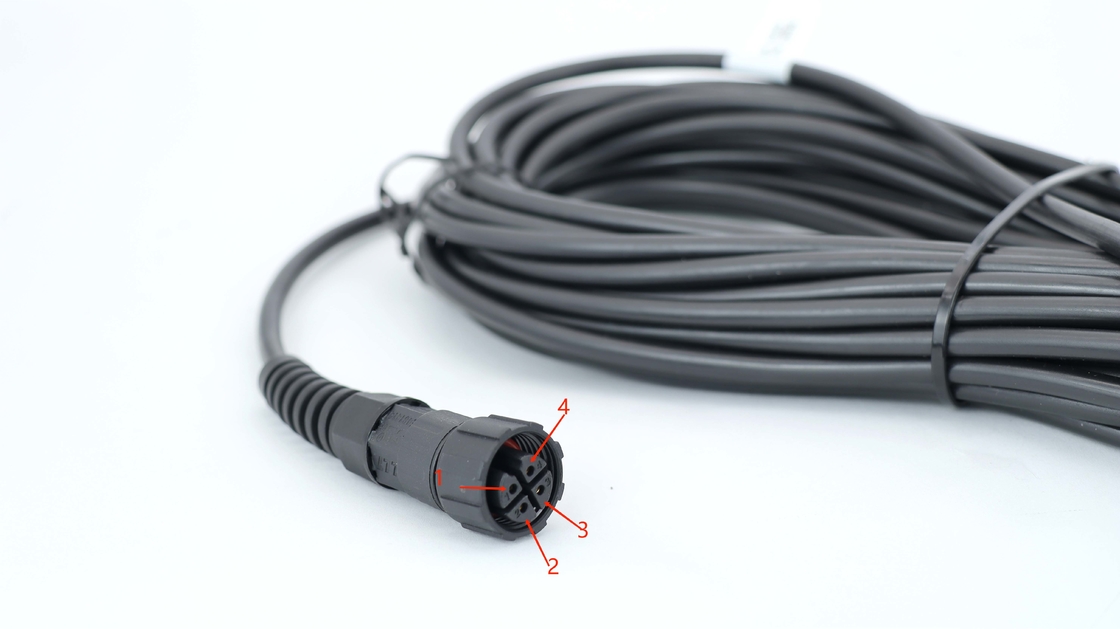

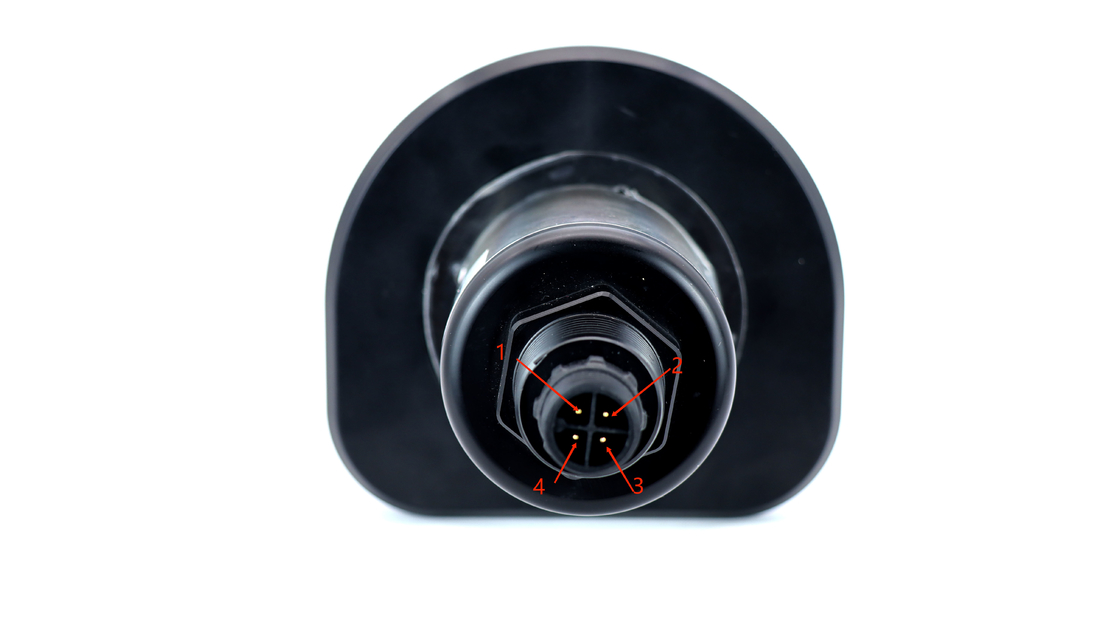

4. تعریف کابل

سیم محافظ 4 سیم AWG-24 یا AWG-26. OD=5.5mm

1، قرمز-پاور (VCC)

2، سفید—485 Date_B ( 485_B)

3، سبز—485 Date_A (485_A)

4، سیاه-زمینی (GND)

5، سیم برهنه-سپر

5. مشخصات فنی

توجه:

1. پارامترهای فنی فوق همه داده ها تحت یک محیط مایع استاندارد هستند.

2. عمر سنسور و فرکانس کالیبراسیون تعمیر و نگهداری مربوط به شرایط میدان واقعی است.

6. نصب و عملیات تجهیزات

6.1 جدول پیکربندی

6.2 دستورالعمل نصب

6.2.1 نصب ثابت

روش نصب نشان داده شده در شکل (الف) یا شکل (ب) را انتخاب کنید تا صفحه میانی بر اساس

محیط نصب واقعی

                                           (الف) نمودار نصب دیوار (ب) نمودار نصب صفحه پشتی (ج) ابعاد اندازه صفحه نصب

6.2.2 اقدامات احتیاطی نصب

① اطمینان حاصل کنید که backplane به طور ایمن نصب شده است.

② لطفاً مطمئن شوید که شکاف گردش به طور ایمن بسته شده است.

③ لطفاً مطمئن شوید که لوله های ورودی آب، سرریز و فاضلاب در جای خود گیر کرده باشند، و دو

نقاط، سه نقطه گیره آبی به موقعیت برای جلوگیری از نشت.

④ توجه ویژه: شیر تخلیه دستی باید بسته نگه داشته شود و فقط برای تمیز کردن باز شود

و بعد بسته شد

6.3 تامین آب

(1) آب را تخلیه کنید

سوئیچ ورودی را باز کنید، "دستگاه تنظیم جریان" را بررسی و تنظیم کنید تا دبی ورودی باشد

در محدوده مورد نیاز شاخص نگهداری می شود.

اطمینان حاصل کنید که شیر دستی خروجی فاضلاب بسته است، درپوش بالایی جریان را باز کنید

مخزن، و مشاهده کنید که آیا جریان شروع در دستگاه فولیکول وجود دارد یا خیر. اگر آب جاری وجود دارد، آن را

طبیعی است، و اگر آب جاری وجود ندارد یا سرعت جریان بسیار کند است، بررسی کنید که آیا ورودی

دستگاه تنظیم آب و جریان به طور معمول تنظیم می شود.

(2) عملکرد ذخیره آب را بررسی کنید

درپوش بالایی را باز کنید و محفظه سیلندر در وسط حوضچه جریان آب است

ذخیره سازی و استخر اندازه گیری بررسی کنید که آیا آب به طور معمول و سطح مایع ذخیره شده است یا خیر

به آرامی بالا می رود تا زمانی که از دهان باقی مانده بیرون بیاید. در همان زمان، بررسی کنید که آیا وجود دارد یا خیر

ناخالصی ها و باقی مانده های موجود در حوضچه اندازه گیری با کمک تجهیزات روشنایی مانند

یک چراغ قوه، در صورت وجود ناخالصی، قبل از ذخیره مجدد آب، آنها را تخلیه یا حذف کنید.

(3) پروب کدورت را نصب کنید

سنسور کدورت را داخل درپوش بالایی قرار دهید و آن را در شیار کارت پوشش بالایی پیچ کنید، سپس

کل را داخل حوضچه جریان قرار دهید و پوشش بالایی را به پوشش استخر جریان نزدیک کنید.

(4) روشن کنید

پس از تکمیل فرآیند فوق، سنسور را می توان روشن کرد و با اکتساب اندازه گیری کرد

پروتکل، فرستنده و غیره

6.4 کالیبراسیون

سنسور کدورت قابل نصب و استفاده مستقیم است و نیازی به کالیبراسیون دوم نیست

برای اولین نصب اگر مشتری به آن نیاز داشته باشد یا افست داده در بعد پیدا شود

تعمیر و نگهداری، شرکت ما استفاده از آب لوله کشی را به عنوان نمونه آب برای یک نقطه پیشنهاد می کند

کالیبراسیون و پارامترهای کالیبراسیون را می توان از طریق کامپیوتر میزبان ما یا در آن نوشت

فرم ثبت پروتکل ارتباطی

7. برنامه و روش های نگهداری

7.1 چرخه تعمیر و نگهداری

نظافت برای حفظ دقیق خواندن بسیار مهم است.

7.1.1 اطمینان حاصل کنید که منبع تغذیه عادی است

ولتاژ تغذیه DC، مقدار ولتاژ DC12-24V و ولتاژ پایدار است

7.1.2 اطمینان حاصل کنید که آب ورودی نرمال است

آب از لوله وجود دارد.

آب ورودی می تواند به مخزن گردش جریان یابد.

بدون سرریز آب در ورودی مخزن گردش.

7.1.3 زهکشی صاف را بررسی کنید

بر اساس تعیین نرمال بودن آب ورودی، سطح مایع گردش

مخزن نرمال است و آب سرریز نیست:

تجهیزات بازرسی (بالای پشتی، صفحه پشتی، حفره گردش داخلی) وجود آب،

اگر آبی وجود داشته باشد که قبل از وضعیت آب وجود داشته است، علت این پدیده دو است:

یکی فشار آب است، آب به طور مستقیم از مخزن گردش خون سرریز می شود، دوم، ضعیف است

زهکشی، باعث ریختن آب از مخزن گردش خون می شود، اگر بتوانیم فشار آب را رد کنیم

زهکشی بزرگ و ضعیف

7.2 تعمیر و نگهداری پروب

7.2.1 سنسور تمیز

کنتور را خاموش کنید، سنسور را از شیار جریان خارج کرده و سنسور را تمیز کنید.

هنگام تمیز کردن یک سوراخ سبک، باید آن را با یک سواب پنبه تمیز کنید، ترجیحاً از پنبه استفاده کنید.

سواب آغشته به الکل اگر الکل در محل وجود ندارد، از یک سواب پنبه ای خشک استفاده کنید، اگر نه، از کاغذ استفاده کنید

حوله

7.2.2 منبع نور را بررسی کنید

سنسور را روشن کنید. پس از وارد شدن به حالت اندازه گیری، پورت نوری سنسور را تراز کنید

با دیوار سفید به طور معمول، شما می توانید نقاط قرمز متناوب را از حسگر مشابه مشاهده کنید

نشانگرهای لیزری و روشنایی درک شده با چشم غیر مسلح نباید کمتر از روشنایی باشد

اشاره گر لیزری حالت های خطای رایج منابع نور عبارتند از:

الف) بدون تغییر و عدم انتشار نور پس از روشن شدن؛

ب) نقطه قرمز تیره است، به مراتب کمتر از یک اشاره گر لیزری روشن است.

ج) هنگامی که حفره نور سنسور بدون لکه های آب تایید شود، لکه های قرمز رنگ ایجاد می شود

ساطع شده، نقاط روشن قرمز متمرکز نیست.

در خرابی منبع نور، سنسور را می توان از شیار جریان خارج کرد و به آن بازگرداند

سازنده برای تعمیر و کالیبراسیون قبل از قرار دادن سنسور به شکاف جریان، آن است

لازم برای خاموش کردن ابزار؛ پس از قرار دادن آن در شکاف گردش، آن را کمی فشار دهید

با دست خود مطمئن شوید که در جای خود قرار گرفته و کج نشده است. شما می توانید مشاهده کنید که آیا

سنسور از کنار دستگاه در جای خود قرار دارد.

7.2.3 مخزن گردش خون را تمیز کنید

با استفاده از یک برس لوله، مخزن جریان را تمیز کنید و مطمئن شوید که دیواره های پایین و کناری مخزن هستند

عاری از رسوبات قابل مشاهده

7.2.4 بررسی وضعیت در حال اجرا

پس از اتمام تعمیرات فوق، کار اندازه گیری معمولی مانند مصرف آب انجام می شود

و جمع آوری کاوشگر را می توان مجدداً راه اندازی کرد و کار تأیید را مانند مقدار اندازه گیری انجام داد

مقایسه و کالیبراسیون تک نقطه ای را می توان با توجه به نیازهای میدانی انجام داد.

8. عیب یابی

جدول 5-1 علائم، علل احتمالی و راه حل های توصیه شده برای مشکلات رایج را فهرست می کند

با کدورت سنج کم برد مواجه شده است. اگر علامت شما هیچ یک از آنها نیست

راه حل مشکل شما را حل می کند، لطفا با ما تماس بگیرید.

جدول 5-1 فهرست سوالات متداول

9. شرح گارانتی

(1) دوره گارانتی 1 سال (به استثنای مواد مصرفی) است.

(2) این تضمین کیفیت موارد زیر را پوشش نمی دهد.

① به دلیل فورس ماژور، بلایای طبیعی، ناآرامی اجتماعی، جنگ (اعلامی یا اعلام نشده)،

تروریسم، جنگ، یا خسارت ناشی از هرگونه اجبار دولتی.

②خسارت ناشی از استفاده نادرست، سهل انگاری، تصادف، یا استفاده و نصب نامناسب.

③ هزینه حمل و نقل برای ارسال کالا به شرکت ما.

④هزینه حمل و نقل برای حمل و نقل سریع یا سریع قطعات یا محصولات تحت پوشش

گارانتی

⑤برای انجام تعمیرات گارانتی محلی سفر کنید.

(3) این ضمانت نامه شامل کل محتویات گارانتی ارائه شده توسط شرکت ما در مورد محصولات آن است.

① این ضمانت نامه بیانیه نهایی، کامل و انحصاری شرایط گارانتی است و هیچ شخص یا نماینده ای مجاز به ایجاد ضمانت نامه های دیگر به نام

شرکت ما

② راه حل های تعمیر، جایگزینی، یا بازگشت پرداخت همانطور که در بالا توضیح داده شده است

موارد استثنایی که این ضمانت نامه را نقض نمی کند و راه حل های جایگزینی یا بازگشت آن

پرداخت برای خود محصولات ما است. بر اساس مسئولیت سخت یا سایر نظریه های حقوقی، ما

شرکت هیچ گونه مسئولیتی در قبال خسارت دیگری که در اثر معیوب بودن محصول یا سهل انگاری ایجاد شده باشد نخواهد داشت

عملیات، از جمله هرگونه آسیب بعدی که به طور علّی به این شرایط مربوط می شود.

10.پروتکل های ارتباطی

پروتکل ارتباطی RS485 از پروتکل ارتباطی MODBUS استفاده می کند و سنسورها نیز هستند

به عنوان برده استفاده می شود

فرمت بایت داده

خواندن و نوشتن داده ها (پروتکل استاندارد MODBUS)

آدرس پیش فرض 0x01 است، آدرس را می توان با ثبت تغییر داد

10.1 خواندن داده ها

تماس میزبان (هگزادسیمال)

01 03 00 00 00 01 84 0A

پاسخ برده (هگزادسیمال)

01 03 02 00 xx xx xx xx

10.2 نوشتن داده ها

تماس میزبان (هگزادسیمال)

01 10 1B 00 00 01 02 01 00 0C C1

پاسخ برده (هگزادسیمال)

01 10 1B 00 00 01 07 2D

10.3 محاسبه CRC Checksum

(1) یک ثبات 16 بیتی را به عنوان FF هگزادسیمال (یعنی همه 1 ها) از پیش تنظیم کنید و این ثبات را CRC نامید.

ثبت نام کنید.

(2) همسان سازی اولین داده باینری 8 بیتی (هر دو بایت اول اطلاعات ارتباطی

فریم) با 8 بیت پایینی رجیستر CRC 16 بیتی و قرار دادن نتیجه در ثبات CRC،

8 بیت بالای داده را بدون تغییر باقی می گذارد.

(3) محتویات رجیستر CRC را یک بیت به سمت راست (به سمت پایین) تغییر دهید تا پر شود

بالاترین بیت با 0، و بیت تغییر یافته را بعد از شیفت سمت راست بررسی کنید.

(4) اگر بیت خارج شده 0 است: مرحله 3 را تکرار کنید (دوباره یک بیت را به راست تغییر دهید). اگر بیت خارج شده 1 باشد، CRC

ثبات و چند جمله ای A001 (1010 0000 0000 0001) برای iso-or.

(5) مراحل 3 و 4 را تکرار کنید تا جابجایی به سمت راست 8 بار انجام شود به طوری که کل داده های 8 بیتی

به طور کامل پردازش شده است.

(6) مراحل 2 تا 5 را برای بایت بعدی چارچوب اطلاعات ارتباطی تکرار کنید.

(7) بایت های بالا و پایین رجیستر 16 بیتی CRC را که پس از همه بایت های این به دست می آید، مبادله کنید.

چارچوب اطلاعات ارتباطی طبق مراحل فوق محاسبه شده است.

(8) محتوای ثبت نهایی CRC به شرح زیر به دست می آید: کد CRC.

10.4 جدول ثبت

10.5 الگوریتم های تبدیل اعداد ممیز شناور

10.5.1 تبدیل اعداد ممیز شناور به اعداد هگزادسیمال

مرحله 1: نمایش ممیز شناور 17.625 را به یک ممیز شناور باینری تبدیل کنید

ابتدا نمایش باینری قسمت عدد صحیح را پیدا کنید

17 = 16 + 1 = 1×2⁴+ 0×2³+ 0×2²+ 0×2¹+ 1×2⁰

بنابراین نمایش باینری قسمت عدد صحیح 17 10001B است

سپس نمایش دودویی قسمت کسری را پیدا کنید

0.625 = 0.5 + 0.125 = 1 x 2^-1+ 0 x2^-2+ 1x2⁰

بنابراین نمایش باینری قسمت اعشاری 0.625 0.101B است

بنابراین عدد ممیز شناور به صورت دودویی برای 17.625 که به صورت ممیز شناور بیان شده است 10001.101B است.

مرحله 2: Shift را برای یافتن توان.

10001.101B را به چپ تغییر دهید تا زمانی که فقط یک مکان قبل از اعشار باقی بماند تا 1.0001101B به دست آید و 10001.101B = 1.0001101 B x 2⁴. بنابراین قسمت نمایی 4 است که با اضافه شدن به 127 تبدیل به 131 می شود که نمایش باینری آن 10000011B است.

مرحله 3: عدد پایانی را محاسبه کنید

با حذف 1 قبل از نقطه اعشار 1.0001101B، عدد انتهایی 0001101B به دست می آید (چون 1 قبل از نقطه اعشار باید 1 باشد، IEEE مشخص می کند که فقط یکی بعد از نقطه اعشار باید ثبت شود). نکته مهم برای اعداد انتهایی 23 بیتی: بیت اول (یعنی بیت پنهان) کامپایل نشده است. بیت مخفی بیت سمت چپ جداکننده است که معمولاً روی 1 تنظیم می شود و سرکوب می شود.

مرحله 4: تعریف بیت نماد

یک عدد مثبت دارای یک رقم علامت 0 و یک عدد منفی دارای یک رقم علامت 1 است، بنابراین 17.625 دارای رقم علامت 0 است.

مرحله 5: تبدیل به ممیز شناور

علامت 1 رقمی + شار 8 رقمی + مانتیسا 23 رقمی

0 10000011 0001101000000000000000B (مرتبط با 0x418D0000 در هگزادسیمال)

10.5.2 تبدیل اعداد هگزادسیمال به اعداد ممیز شناور

مرحله 1: عدد هگزا دسیمال 0x427B6666 را به عدد 0100 0010 0111 1011 0110 0110 0110 0110 01010 به نشانه، توان و مانتیس 01010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010 100110b

علامت 1 رقمی + شار 8 رقمی + مانتیسا 23 رقمی

بیت علامت S:

بیت شاخص E: 10000100B = 1×2⁷+0×2⁶+0×2⁵+0×2⁴+1×2³+0×2²+0×2⁰

=128+0+0+0+0+0+4+0+0=132

آخرین رقم M: 11110110110011001100110B = 8087142

مرحله 2: محاسبه اعداد ممیز شناور

D = (-1)⁵×(1.0=M/2²³) × 2^E-127

= (-1)⁰×(1.0+8087142/2²³) × 2^132-127

= 1 x 1.964062452316284 x 32

= 62.85
